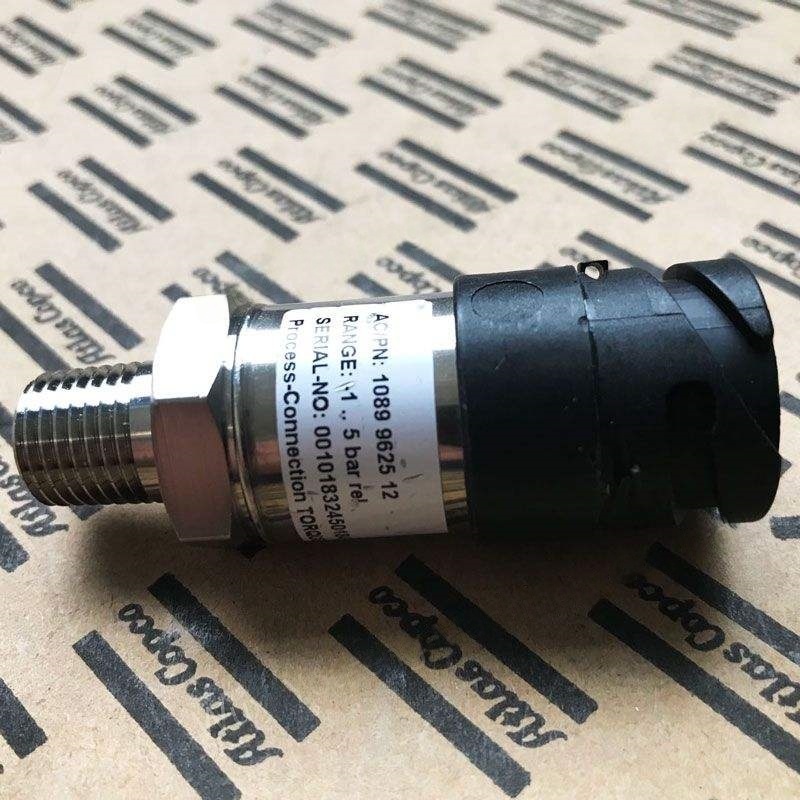

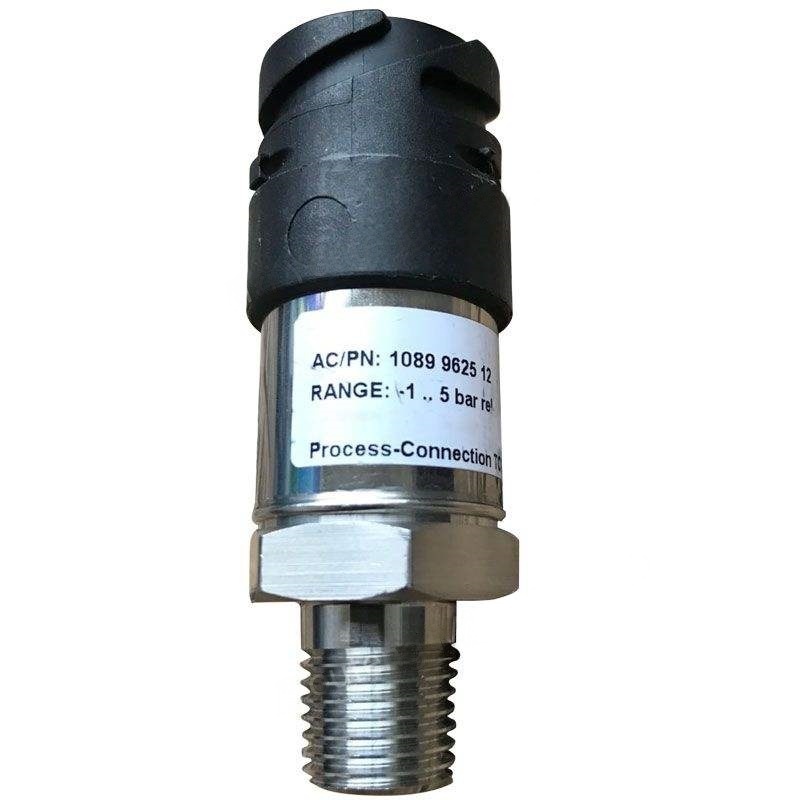

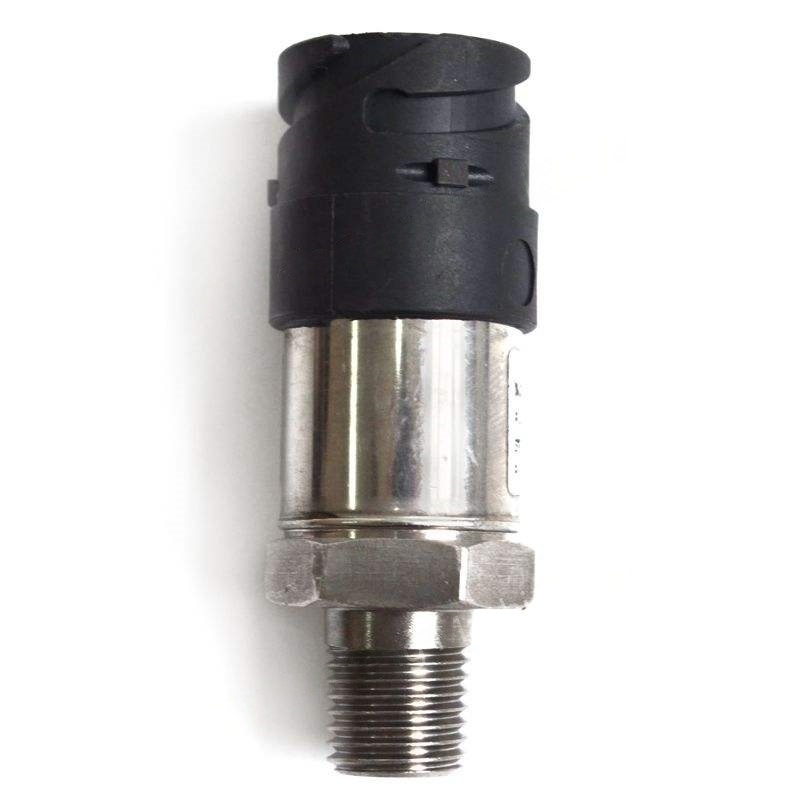

1089962512 ATLAS COPCO Sensor tekan bagian

I. Prinsip Kerja

Pengoperasian sensor tekanan didasarkan pada konversi efek fisik. Ada tiga tipe umum:

Efek piezoresistif: Nilai resistansi bahan semikonduktor (seperti silikon) berubah ketika mengalami tekanan. Perubahan resistansi dikonversi menjadi sinyal tegangan melalui jembatan wheatstone.

Efek piezoelektrik: kristal tertentu (seperti kuarsa) menghasilkan muatan saat mengalami kekuatan. Kuantitas muatan diukur untuk secara tidak langsung mendapatkan nilai tekanan.

Efek kapasitif: Perubahan tekanan menyebabkan jarak antara pelat kapasitor berubah, sehingga menyebabkan perubahan nilai kapasitansi, yang kemudian dikonversi menjadi sinyal listrik.

AKU AKU AKU. Skenario Aplikasi Inti

Kontrol Tekanan: Pertahankan tekanan tangki penyimpanan dalam kisaran set (seperti 0,6 - 0,8 MPa), secara otomatis menurunkan muatan ketika tekanan mencapai batas atas, dan restart saat turun di bawah batas bawah.

Perlindungan Keselamatan: Pantau tekanan buang. Ketika tekanan melebihi batas, memicu katup pengaman atau shutdown darurat untuk mencegah risiko ledakan.

Optimalisasi Efisiensi Energi: Dengan memantau perbedaan tekanan antara inlet dan outlet, menghitung rasio kompresi, dan menyesuaikan daya motor untuk mencapai konservasi energi.

Diagnosis kesalahan: Fluktuasi tekanan abnormal (seperti penurunan tekanan mendadak) dapat menunjukkan kebocoran atau kegagalan katup.

Iv. Parameter kunci untuk pemilihan

Rentang Pengukuran: Pilih berdasarkan tekanan kerja kompresor udara. Secara umum, 1,5 - 2 kali tekanan kerja (misalnya, jika tekanan kerja 0,8 MPa, pilih kisaran 0 - 1,6 MPa).

Kelas akurasi: Kelas industri umumnya menggunakan ± 0,5% FS, sedangkan peralatan laboratorium atau medis membutuhkan ± 0,1% FS atau lebih.

Sinyal keluaran: Biasanya 4 - 20mA (anti -interferensi yang kuat, cocok untuk transmisi jarak jauh), 0 - 10V (kompatibilitas yang baik).

Bahan Antarmuka: Untuk lingkungan korosif, pilih stainless steel atau bahan antarmuka keramik.

Kelas Perlindungan: Pilih IP65 atau nilai perlindungan yang lebih tinggi untuk lingkungan yang lembab atau berdebu.

V. Tips Instalasi dan Pemeliharaan

Lokasi Instalasi:

Hindari pemasangan di area dengan getaran tinggi (seperti di dekat motor), dan tambahkan perangkat penyerap kejut.

Pastikan antarmuka tekanan secara vertikal ke bawah untuk mencegah air kondensat memasuki interior sensor.

Periode Kalibrasi: Disarankan untuk mengkalibrasi setahun sekali. Untuk aplikasi presisi tinggi, kalibrasi setiap enam bulan.

Pemecahan masalah:

Tidak ada output sinyal: Periksa apakah catu daya dan kabel longgar, dan jika sensor terbakar.

Fluktuasi Nilai Output Besar: Mungkin disebabkan oleh getaran pipa, denyut nadi sedang, atau penuaan sensor.

Nol Drift: Kalibrasi ulang atau ganti sensor.

Vi. Kasus aplikasi yang khas

Kasus 1: Kompresor udara pabrik sering dimulai dan berhenti. Dengan memantau dengan sensor tekanan, ditemukan bahwa tekanan tangki penyimpanan terlalu banyak berfluktuasi. Setelah menyesuaikan posisi pemasangan sensor dan mengoptimalkan parameter PID, frekuensi start-stop menurun sebesar 30%, memperpanjang umur peralatan.

Kasus 2: Kompresor udara medis menggunakan sensor piezoresistif (± 0,05% FS) untuk memastikan tekanan output stabil pada 0,3 - 0,4 MPa, memenuhi persyaratan ketat perangkat medis.

Vii. Tren masa depan

Intelligentization: Mengintegrasikan mikroprosesor, mendukung komunikasi digital (seperti MODBUS) dan fungsi diagnosis diri.

Internet of Things (IoT): Terhubung dengan platform cloud untuk mencapai pemantauan jarak jauh dan pemeliharaan prediktif.

Konsumsi Daya Rendah: Gunakan teknologi MEMS untuk mengurangi konsumsi daya, cocok untuk perangkat portabel bertenaga baterai.
