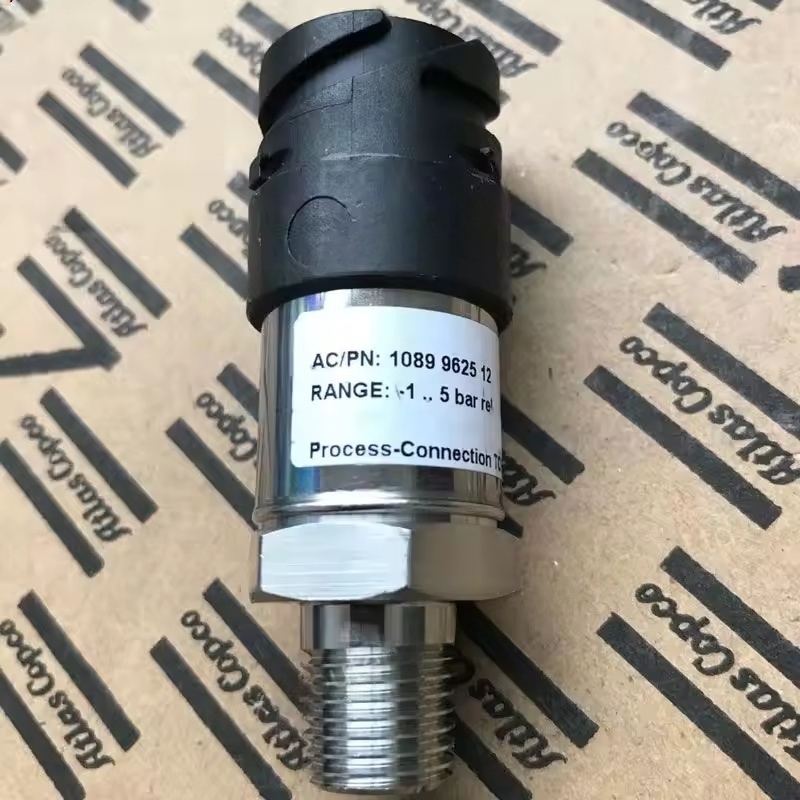

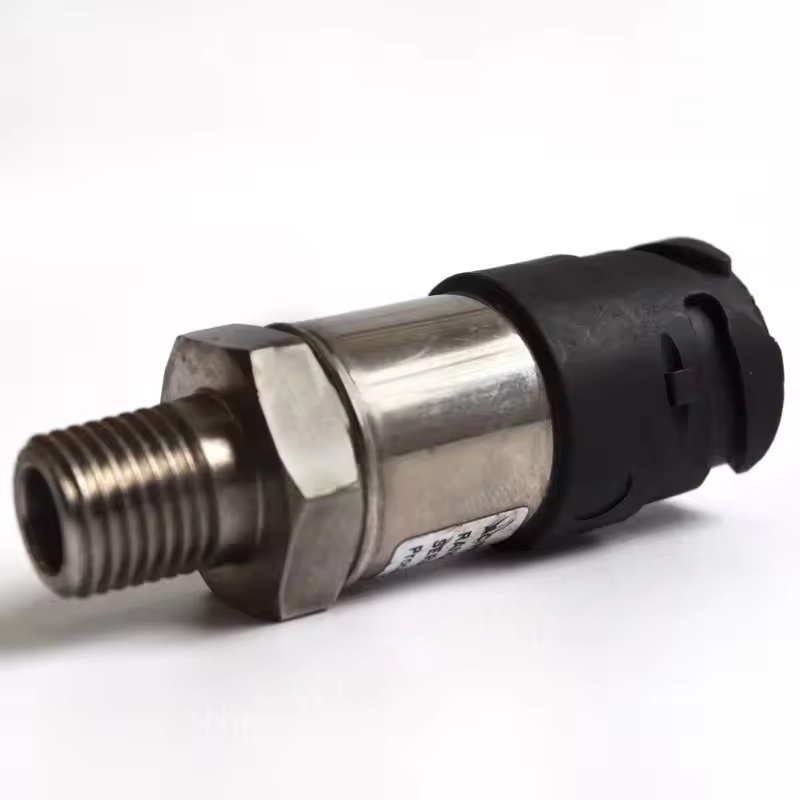

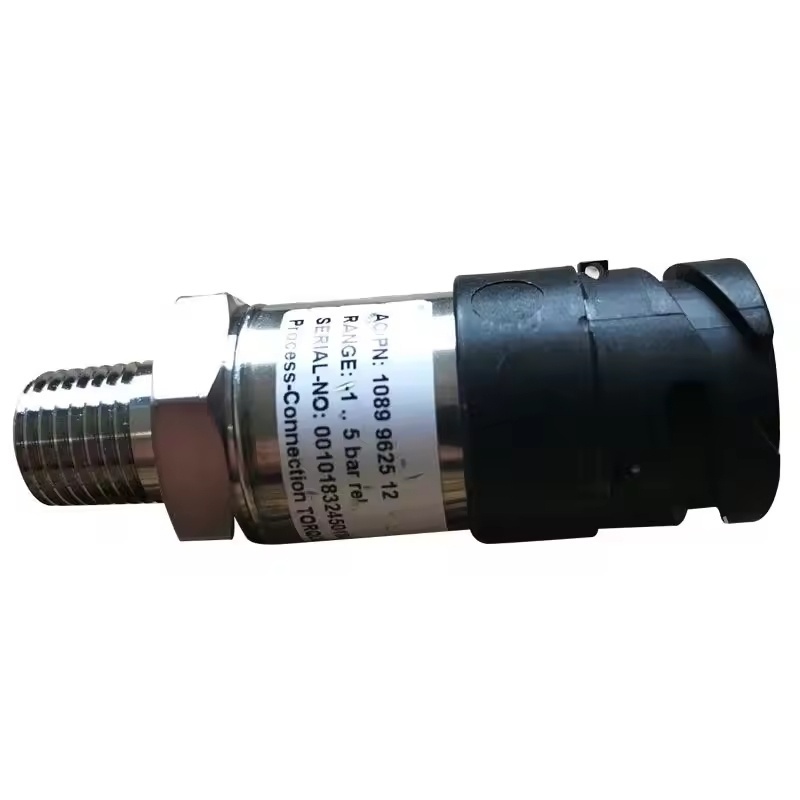

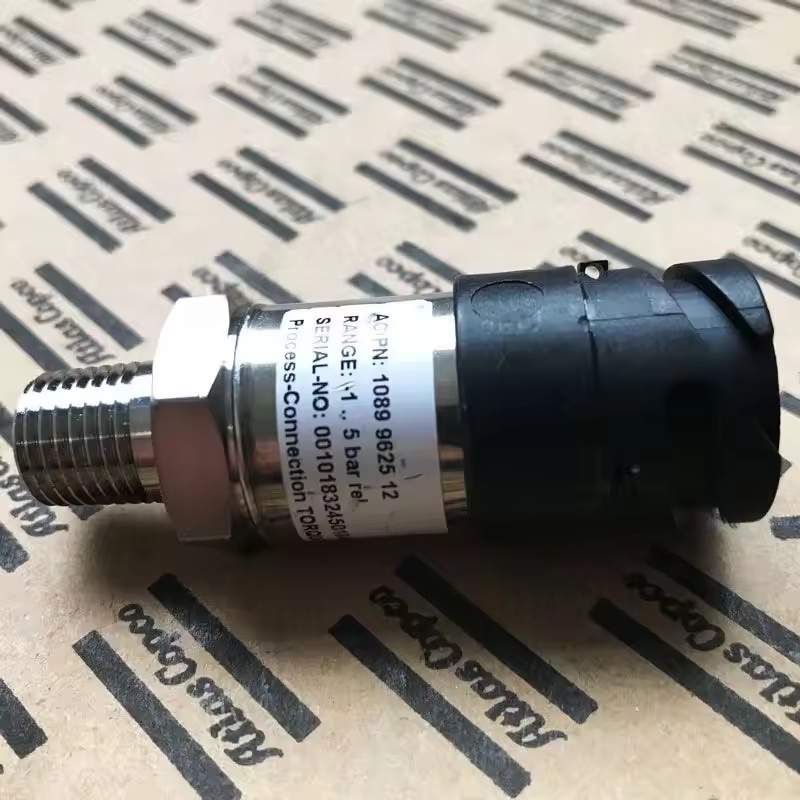

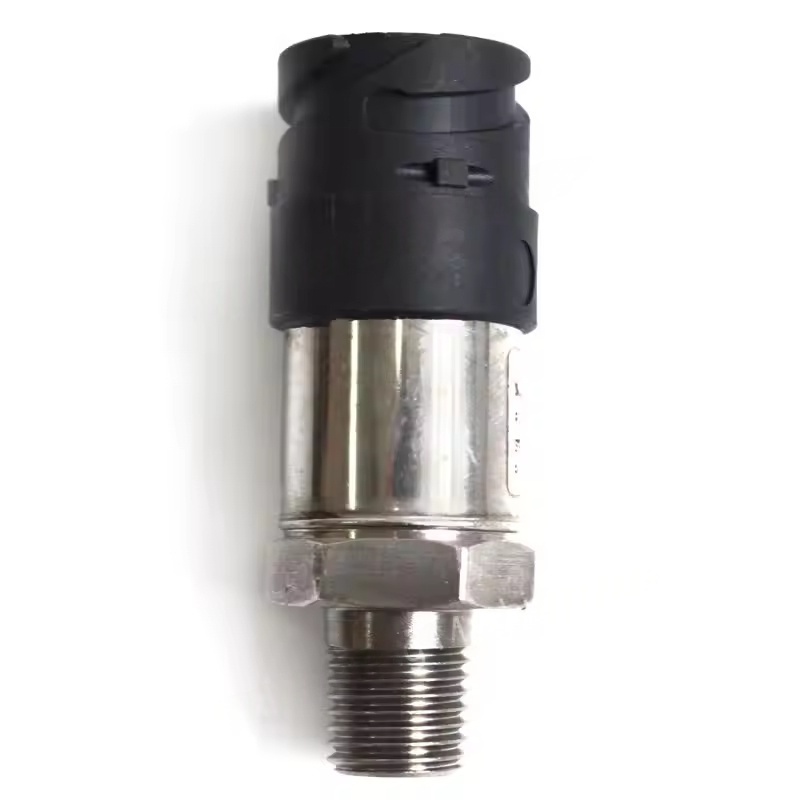

1089962513 Atlas Copco

1089962513 Atlas Copco

I. Fungsi Inti dan Prinsip Kerja - Pemantauan Tekanan

Sensor tekanan dipasang di bagian-bagian utama kompresor udara, menggunakan elemen sensitif bawaan untuk merasakan perubahan tekanan dan mengubah sinyal tekanan fisik menjadi sinyal listrik. Sistem kontrol sistem menyesuaikan mekanisme kontrol ini berdasarkan sinyal tekanan yang diterima dari sensor untuk secara otomatis menyesuaikan status pemuatan/pembongkaran dan volume asupan kompresor udara:

Ketika tekanan mencapai nilai batas atas yang ditetapkan, mekanisme pembongkaran akan dipicu, menghentikan asupan atau mengurangi output;

Ketika tekanan turun ke nilai batas bawah yang ditetapkan, proses pemuatan akan dimulai, mengembalikan pasokan gas normal.

Perlindungan keselamatan

Beberapa sensor tekanan dapat memicu perlindungan shutdown ketika tekanan sistem sangat tinggi untuk mencegah kerusakan peralatan yang disebabkan oleh tekanan berlebih. 2. Jenis Umum dan Lokasi Instalasi

Sensor tekanan buang: Dipasang di port pembuangan kompresor, memantau tekanan output udara terkompresi, itu adalah salah satu sensor tekanan inti.

Sensor Tekanan Pemisah Gas Minyak: Memantau perbedaan tekanan sebelum dan sesudah filter oli, untuk menentukan apakah filter oli tersumbat.

Sensor tekanan intake: Dalam beberapa model, digunakan untuk memantau tekanan pada port intake, yang membantu menyesuaikan tingkat pembukaan katup intake.

Model sensor dan lokasi pemasangan dari berbagai rangkaian kompresor udara sedikit berbeda dan perlu dicocokkan dengan model spesifik. 3. Manifestasi kesalahan dan dampak pada kegagalan sensor

Sinyal tekanan abnormal: Jika nilai yang ditampilkan tidak cocok dengan tekanan aktual, itu akan menyebabkan sistem kontrol membuat penilaian yang salah, menghasilkan seringnya pemuatan/pembongkaran kompresor udara, ketidakmampuan untuk memulai, atau shutdown abnormal.

Gangguan sinyal: Tidak adanya output sinyal tekanan dapat menyebabkan hilangnya kontrol atas peralatan.

Akurasi penyimpangan

Setelah penggunaan jangka panjang, akurasi dapat menurun, menyebabkan penyimpangan dalam kisaran kontrol tekanan, mempengaruhi stabilitas pasokan gas atau meningkatkan konsumsi energi. Kerusakan fisik

Karena getaran, suhu tinggi atau korosi sedang, housing sensor atau terminal koneksi dapat rusak, yang mengakibatkan sinyal abnormal.

Iv. Poin Kalibrasi Kunci Pemeliharaan dan Penggantian

Menurut siklus pemeliharaan peralatan, mengkalibrasi sensor tekanan untuk memastikan akurasi pengukuran.

Inspeksi dan Pembersihan

Periksa apakah kabel sensor secara teratur longgar atau berumur, dan apakah antarmuka bocor; Bersihkan noda minyak dan debu pada permukaan sensor untuk mencegah korosi atau disipasi panas yang buruk.

Tindakan pencegahan penggantian

Penting untuk memilih sensor yang cocok dengan spesifikasi pabrik asli. Memberikan model spesifik kompresor udara dapat memastikan kompatibilitas;

Sebelum penggantian, potong catu daya dan lepaskan tekanan sistem untuk menghindari operasi berbahaya di bawah tekanan;

Setelah pemasangan, lakukan uji tekanan untuk mengkonfirmasi transmisi sinyal normal.
