1604641100 Atlas Copco

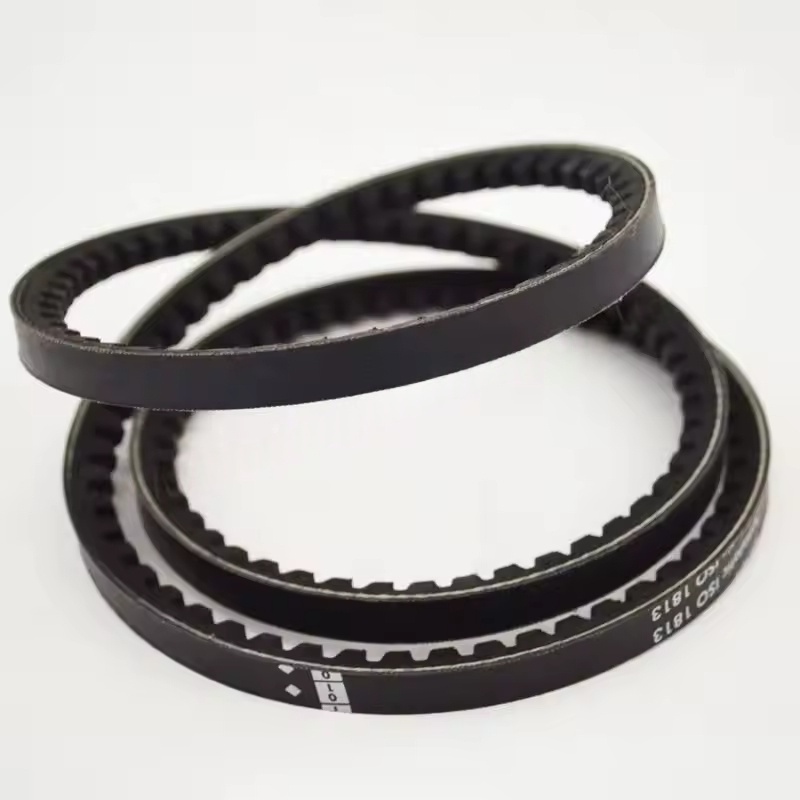

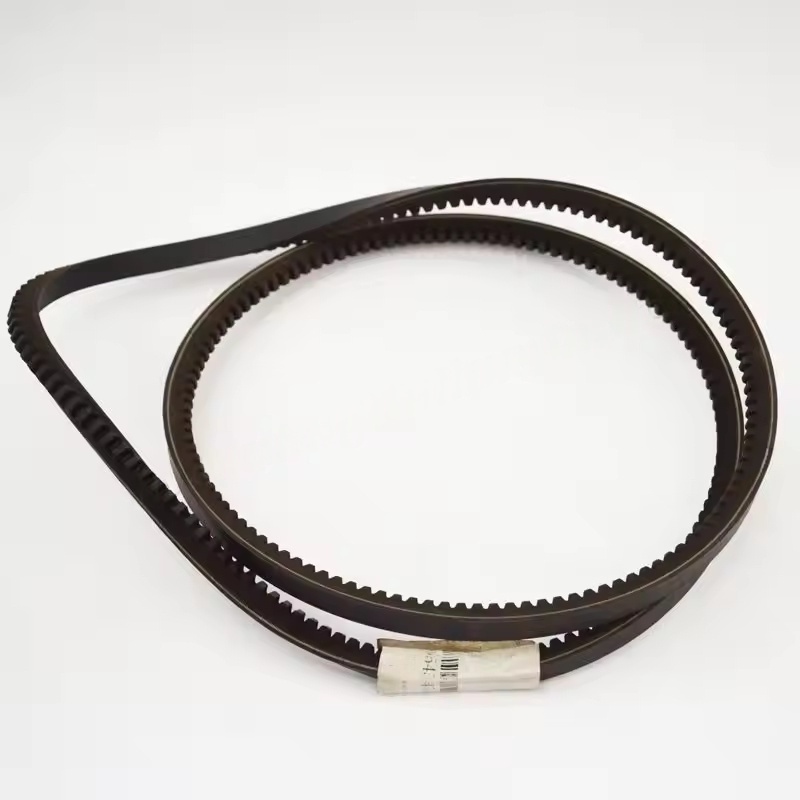

1604641100 Atlas Copco Industrial Air Compressor Drive Belt

I. Jenis dan karakteristik sabuk penggerak

Tipe umum

Dalam kompresor udara ATLAS COPCO, sabuk penggerak yang umum digunakan termasuk sabuk V, sabuk multi-rib, dan sabuk sinkron, dll. Jenis sabuk penggerak spesifik yang digunakan untuk setiap kompresor udara dipilih berdasarkan parameter seperti daya dan kecepatan:

V-belt: Mentransmisikan daya melalui kontak kedua sisi dengan alur katrol. Ini memiliki struktur sederhana dan biaya rendah, dan cocok untuk model daya kecil hingga sedang.

Multi-Rib Belt: Menggabungkan keunggulan sabuk datar dan sabuk V, menampilkan area kontak yang besar, kapasitas transmisi daya tinggi, dan kinerja operasi yang stabil. Mereka sering digunakan dalam kompresor udara daya menengah hingga besar.

Sabuk Sinkron: Mentransmisikan daya melalui meshing gigi sabuk dan gigi katrol. Mereka memiliki akurasi transmisi tinggi, tidak tergelincir, dan cocok untuk model dengan persyaratan tinggi untuk sinkronisasi kecepatan.

Karakteristik material umumnya, karet atau poliuretan digunakan sebagai bahan dasar, dengan serat kekuatan tinggi tertanam. 2. Kesalahan umum dan efeknya

Kelicinan

Karena kelonggaran, keausan, atau kontaminasi oleh oli sabuk transmisi, gaya gesekan akan berkurang, mengakibatkan penurunan efisiensi transmisi, tekanan output yang tidak memadai dari kompresor udara, overheating motor, dan dalam kasus yang parah, gesekan bahkan dapat menyebabkan sabuk transmisi terbakar karena terlalu panas.

Kerusakan atau retak

Setelah penggunaan jangka panjang, usia material, atau karena pemasangan yang tidak tepat atau misalignment katrol, konsentrasi tegangan lokal dapat terjadi, yang dapat menyebabkan kerusakan sabuk transmisi, menyebabkan kompresor udara tiba-tiba berhenti.

Pakaian yang tidak rata

Keausan alur katrol, pemasangan deviasi eksentrisitas, atau ketegangan sabuk transmisi yang tidak rata dapat menyebabkan keausan yang berlebihan dari sabuk transmisi, memperpendek masa pakainya. 3. Poin Kunci Pemeliharaan dan Penggantian

Inspeksi harian

Periksa secara teratur ketegangan sabuk penggerak: tekan posisi tengah sabuk penggerak, dan kelengkungannya biasanya 10 - 15 milimeter. Jika terlalu longgar, itu cenderung tergelincir; Jika terlalu ketat, kemungkinan akan merusak bantalan dan sabuk penggerak.

Periksa retakan, keausan, dan noda minyak di permukaan. Jika ada noda oli, bersihkan dan periksa poin kebocoran oli.

Periksa apakah katrol disejajarkan, dan jika ada keausan atau deformasi.

Waktu penggantian

Ganti segera jika ada retakan yang jelas, delaminasi, keausan yang berlebihan, atau istirahat.

Lakukan penggantian preventif sesuai dengan siklus yang disarankan dalam manual peralatan.

Disarankan untuk mengganti seluruh set untuk menghindari pencampuran sabuk penggerak baru dan lama, yang dapat menyebabkan distribusi kekuatan yang tidak rata. Tindakan pencegahan instalasi

Pilih sabuk drive yang cocok dengan model asli.

Pastikan poros katrol paralel, sesuaikan tegangan setelah pemasangan, dan hindari terlalu longgar atau terlalu kencang.

Hindari menggunakan benda tajam untuk menggaruk sabuk penggerak selama pemasangan.
