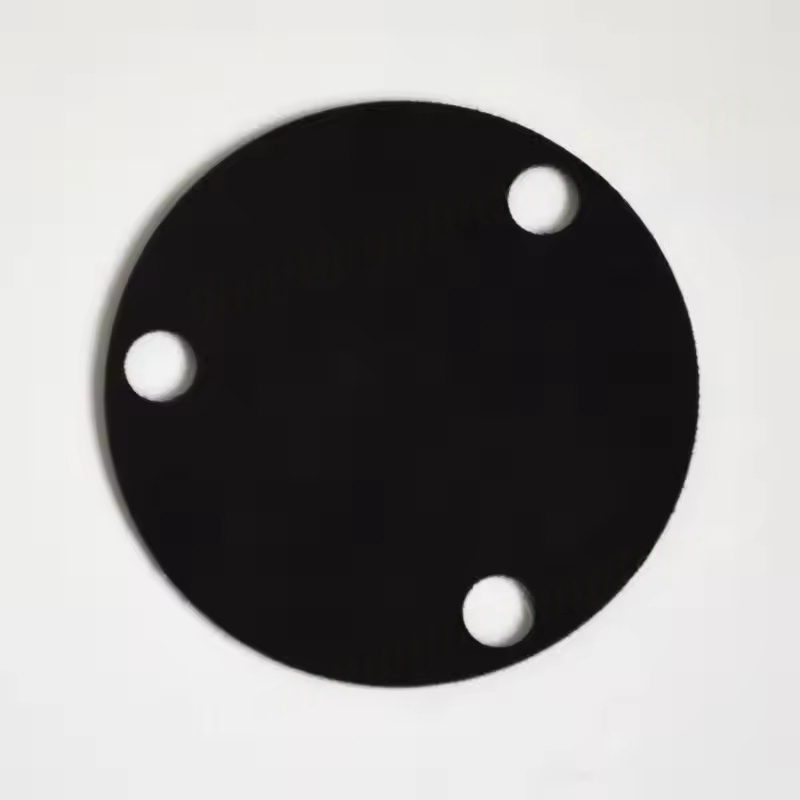

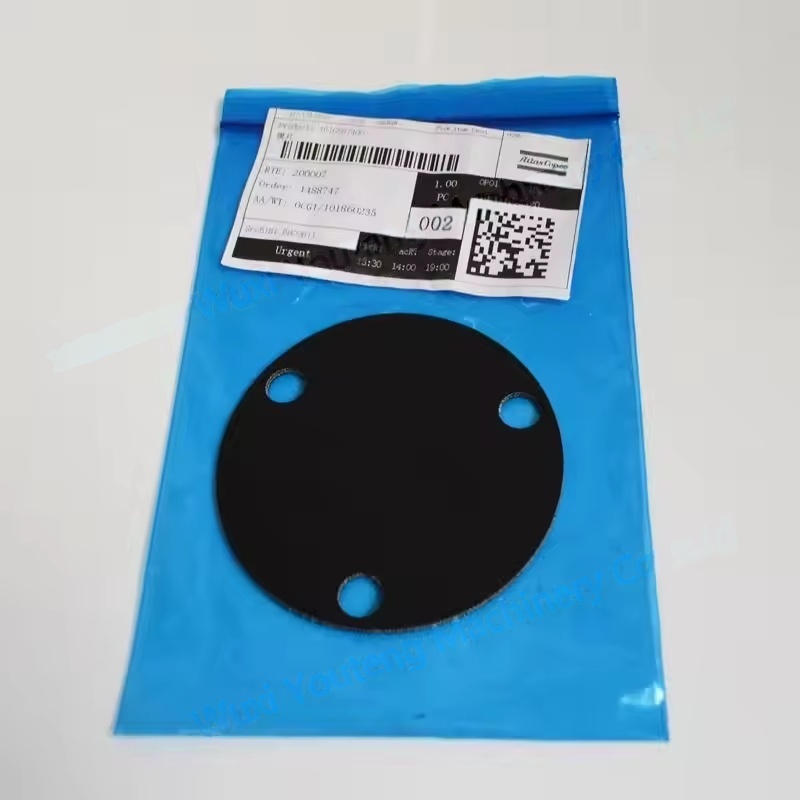

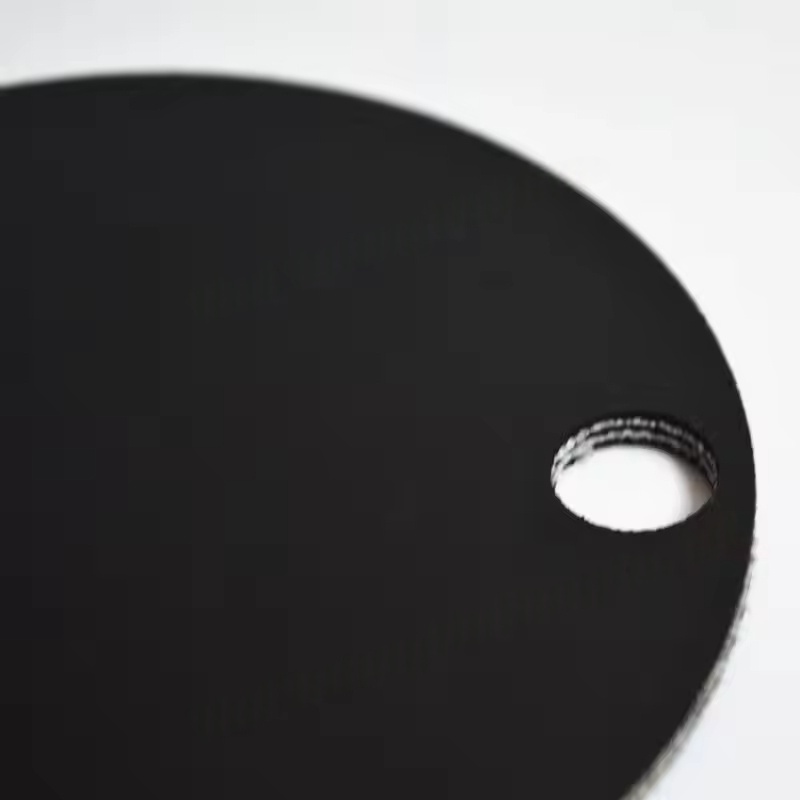

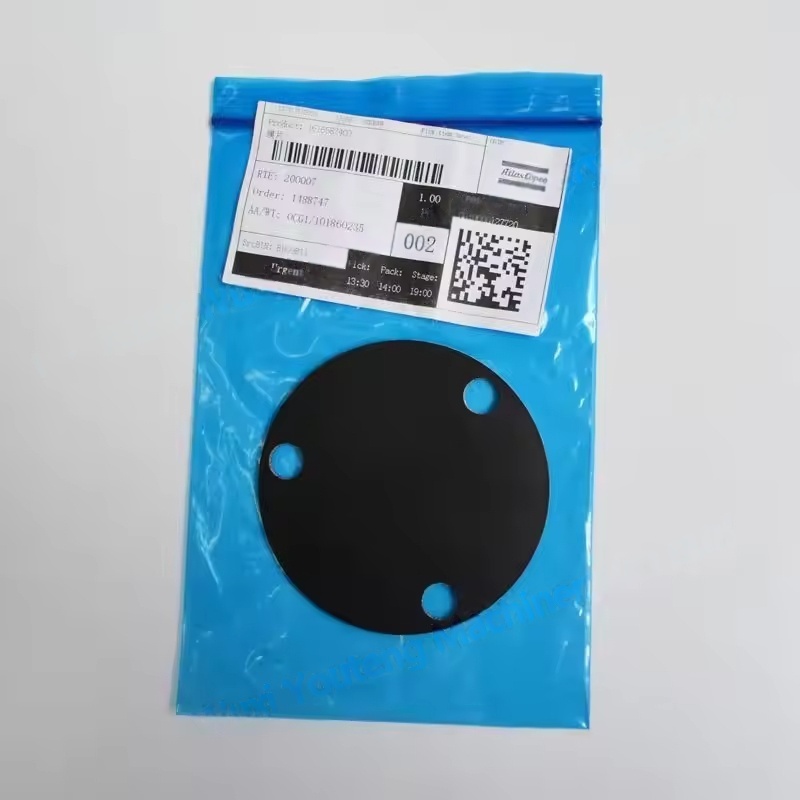

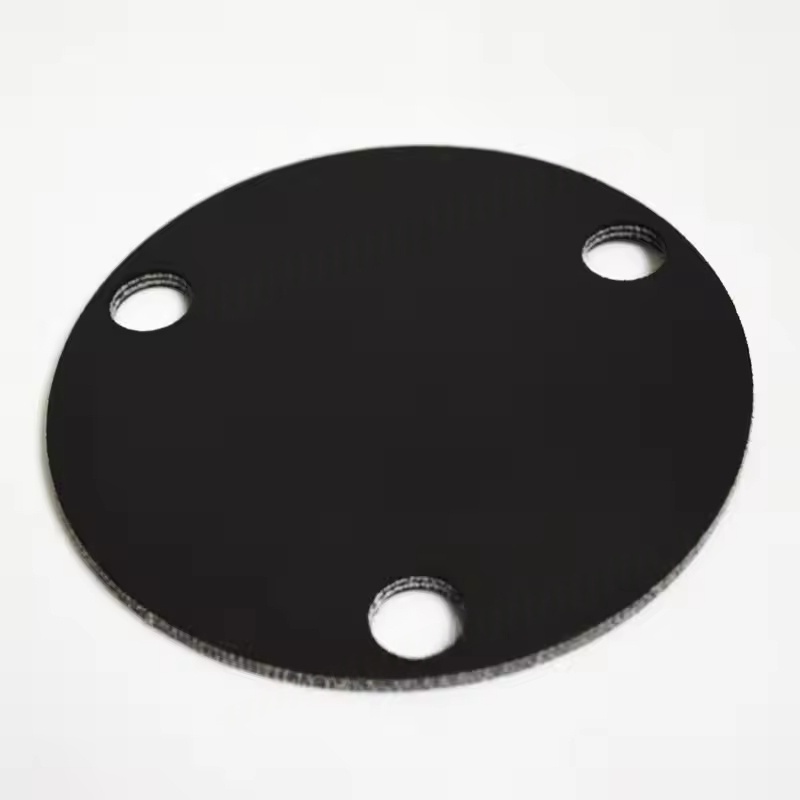

Struktur diafragma keseimbangan rotor tekanan tinggi dan fungsi kompresor udara Atlas Copco
Karakteristik Struktural: Biasanya, itu adalah diafragma logam seperti lembaran tipis (sebagian besar terbuat dari baja paduan kekuatan tinggi atau baja tahan karat), dengan elastisitas dan ketangguhan tertentu. Ini dipasang di ujung rotor atau pada disc keseimbangan melalui metode tertentu (seperti fiksasi baut).
Prinsip keseimbangan: Ketika rotor berputar pada kecepatan tinggi, diafragma dapat menyerap atau mengimbangi ketidakseimbangan yang disebabkan oleh toleransi manufaktur, keausan operasi, dll. Dari rotor, mengurangi getaran radial dan menghindari gesekan abnormal antara rotor dan casing, bantalan, dll.
Fungsi bantu: Beberapa diafragma juga memiliki fungsi penyegelan, mencegah gas tekanan tinggi bocor di sepanjang ujung poros rotor atau mengisolasi oli pelumas dari ruang udara kompresi.
Persyaratan materi dan kinerja
Seleksi material: Ini harus memiliki kekuatan tinggi (mampu menahan gaya sentrifugal dari rotasi kecepatan tinggi rotor), resistensi kelelahan (beradaptasi dengan getaran frekuensi tinggi jangka panjang), dan resistensi suhu (mampu beradaptasi dengan suhu operasi kompresor, biasanya 100-200 ° C). Bahan umum adalah baja tahan karat atau bahan paduan yang dikerjakan oleh presipitasi.
Persyaratan Presisi: Presisi manufaktur harus sangat tinggi, dengan ketebalan dan kerataan yang dikontrol secara ketat (biasanya diukur dalam mikrometer), untuk memastikan keakuratan penyesuaian keseimbangan dan menghindari memperburuk ketidakseimbangan rotor karena presisi yang tidak mencukupi.
Aplikasi dan pemeliharaan
Model yang berlaku: Terutama digunakan untuk tahap rotor bertekanan tinggi (seperti kompresor dengan tekanan buang ≥ 30 bar), seperti mesin sekrup tekanan tinggi seri ZT, kompresor tekanan tinggi-tinggi seri ZH, dll. Ukuran dan metode pemasangan diafragma bervariasi untuk model yang berbeda.
Waktu Penggantian: Ketika kompresor menunjukkan nilai getaran yang berlebihan (melebihi standar intensitas getaran yang ditentukan dari peralatan), peningkatan yang tidak normal dalam kebisingan operasi, atau retak, deformasi, atau kerusakan kelelahan pada diafragma, perlu untuk menggantinya pada waktunya.
Tindakan Pencegahan Instalasi: Selama penggantian, perlu untuk beroperasi secara ketat sesuai dengan spesifikasi pabrik asli untuk memastikan konsentrisitas antara diafragma dan rotor, dan baut pemasangan harus dikencangkan sesuai dengan torsi yang ditentukan untuk menghindari kegagalan prematur dari diafragma baru karena instalasi yang tidak tepat.
Pentingnya dan seleksi
Diafragma keseimbangan rotor tekanan tinggi adalah komponen kunci untuk memastikan pengoperasian kompresor yang aman. Kegagalannya dapat menyebabkan peningkatan getaran rotor, mengakibatkan kerusakan akibat bantalan, kejang rotor, dan kesalahan serius lainnya, dan bahkan shutdown peralatan.
Penting untuk memilih bagian pabrik asli Atlas Copco karena ukuran, bahan, dan presisi mereka sepenuhnya cocok dengan model spesifik rotor. Suku cadang non-asli dapat menyebabkan kegagalan keseimbangan atau bahaya keselamatan karena kinerja di bawah standar.
