Komponen utama dan prinsip kerja

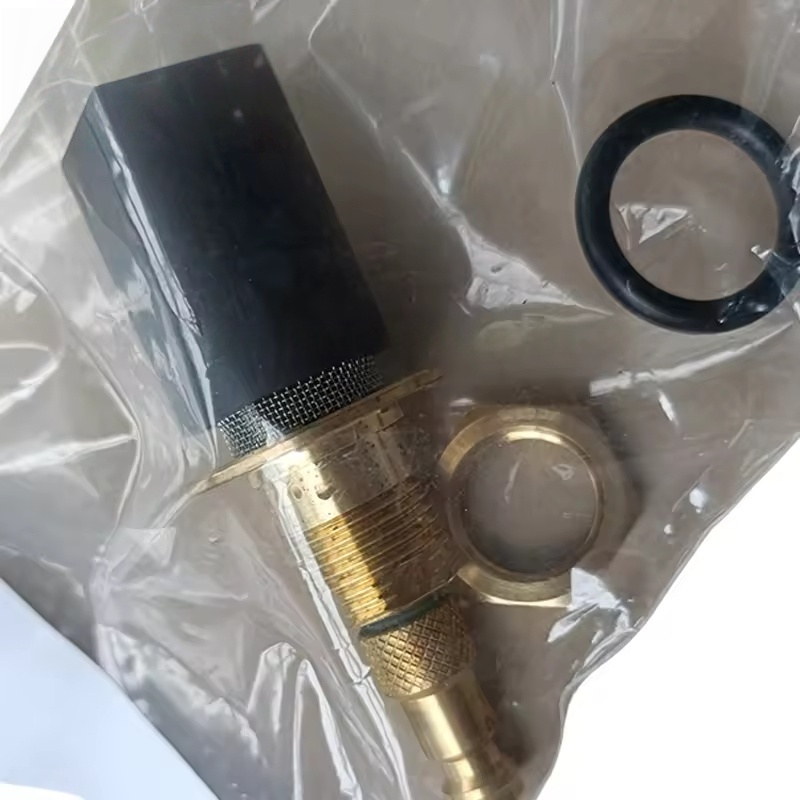

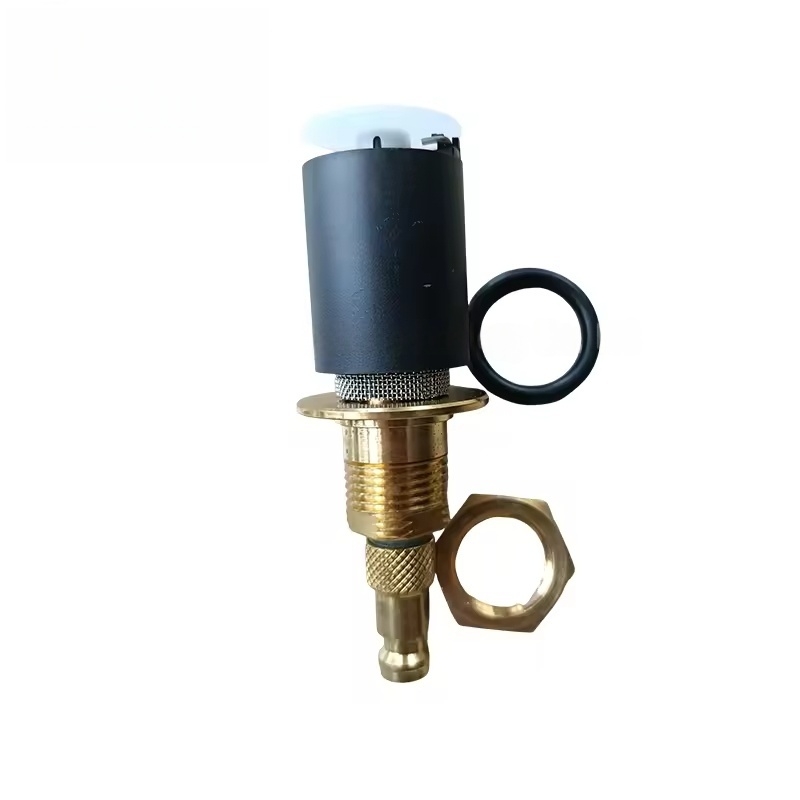

Komponen inti: Biasanya termasuk tubuh katup, inti katup (atau diafragma), katup elektromagnetik (tipe listrik), bola mengambang (tipe mekanik), outlet drainase, layar filter, dan bagian penyegelan, dll.
Prinsip Kerja:
Jenis mekanik (jenis bola mengambang): Ketika air kondensat yang terakumulasi mencapai tingkat cairan tertentu, pelampung naik dan mendorong inti katup terbuka, memungkinkan air mengalir keluar. Setelah air mengalir, pelampung jatuh dan menutup katup, mencapai drainase otomatis.
Jenis listrik (katup elektromagnetik): Sistem ini dipicu oleh sistem kontrol untuk mengaktifkan katup elektromagnetik secara berkala, membuka outlet drainase untuk mengalirkan air, dan menutup katup setelah waktu yang ditentukan, mencapai drainase otomatis melalui kontrol waktu.
Jenis Gabungan: Beberapa model menggabungkan prinsip mekanik dan listrik untuk meningkatkan keandalan drainase.
Fungsi utama dan lokasi aplikasi
Drainase Otomatis: Tidak perlu operasi manual, segera mengeluarkan air kondensat (mengandung minyak, air, dan kotoran campuran) dari udara terkompresi, memastikan kualitas udara terkompresi.
Desain Anti Kecocokan: Selama drainase, hanya cairan yang dikeluarkan, meminimalkan hilangnya udara terkompresi dan mengurangi konsumsi energi.
Lokasi Aplikasi:
Tangki penyimpanan kompresor bagian bawah udara
Outlet pemisah minyak primer/sekunder
Outlet drainase dari pengering tipe pendingin atau adsorpsi
Bawah filter (seperti filter presisi, filter karbon aktif)
Fitur teknis
Keandalan Tinggi: Toleransi tekanan (biasanya 0 ~ 16 bar) dan suhu (suhu lingkungan ~ 60 ℃) dari sistem udara terkompresi, beradaptasi dengan kondisi kerja yang lembab dan berminyak.
Persyaratan Pemeliharaan Rendah: Layar filter bawaan mencegah kotoran dari memblokir inti katup, dan beberapa model memiliki fungsi pembersihan sendiri.
Kompatibilitas Serbaguna: Tersedia dalam ukuran antarmuka yang berbeda (seperti benang 1/4 "dan 3/8" dan metode pemasangan (vertikal, horizontal), cocok untuk berbagai model (seperti GA, GX, seri G, dll.).
Desain Lingkungan: Mengurangi intensitas tenaga kerja drainase manual dan menghindari polusi lingkungan yang disebabkan oleh debit acak air kondensat.
Kesalahan umum dan pemeliharaan penggantian
Manifestasi kesalahan:
Drainase yang buruk atau penyumbatan lengkap (air kondensat tidak dapat dikeluarkan, naik level cairan).
Kebocoran karena penutupan katup yang buruk (penurunan tekanan sistem, konsumsi energi meningkat).
Katup elektromagnetik tidak bertindak (tipe listrik) atau bola float macet (tipe mekanik).
Penyebab Umum:
Kotoran memblokir inti katup atau layar filter (seperti noda oli, puing logam).
Segaman bagian penuaan atau keausan (menyebabkan kebocoran).
Koil katup elektromagnetik terbakar atau kegagalan garis (tipe listrik).
Float Ball Breakage atau macet (tipe mekanik).
