1320604630 Atlas Copco

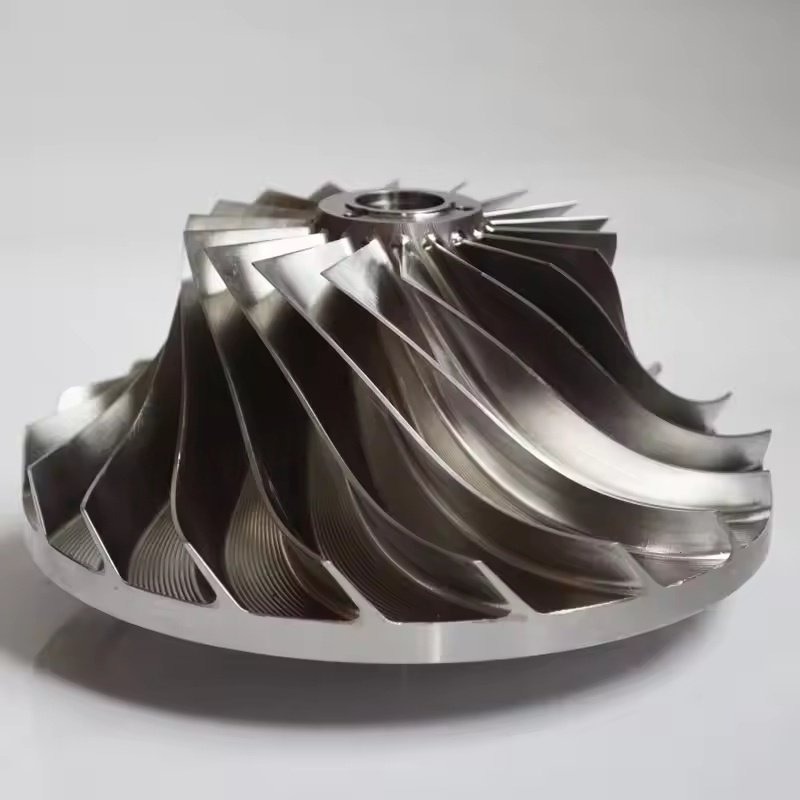

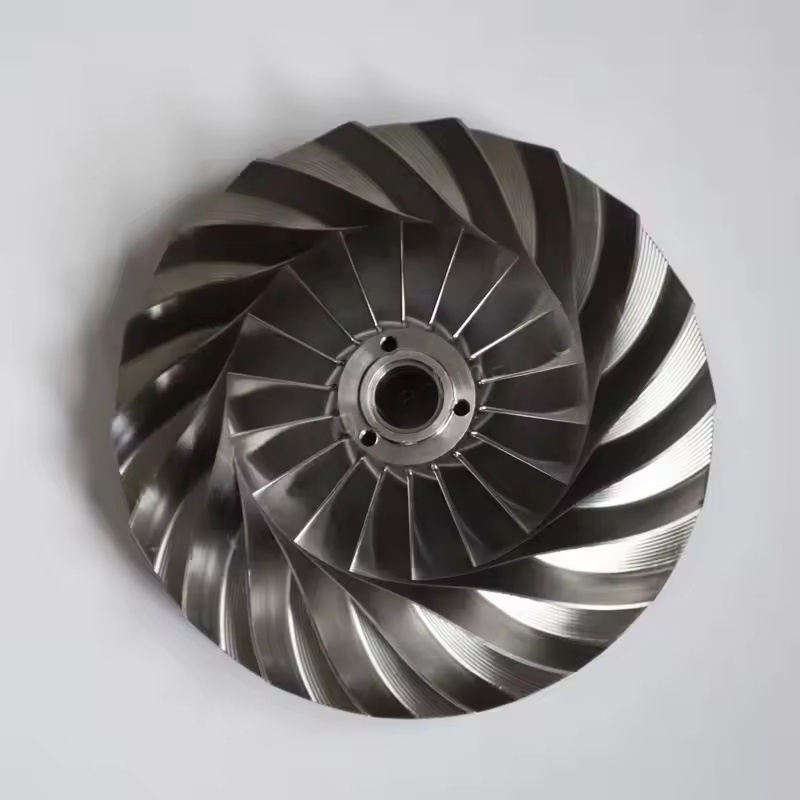

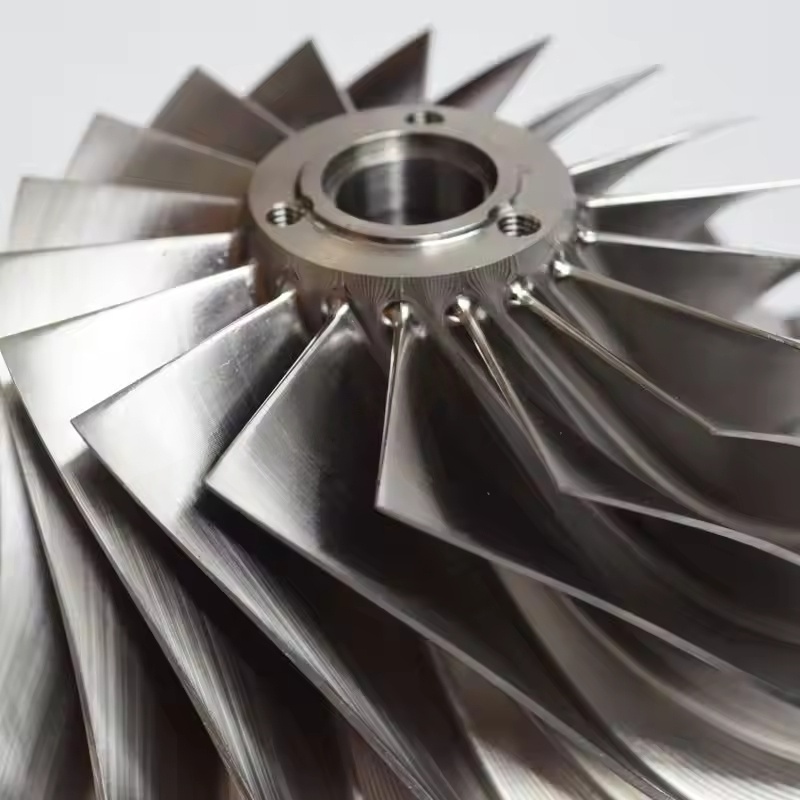

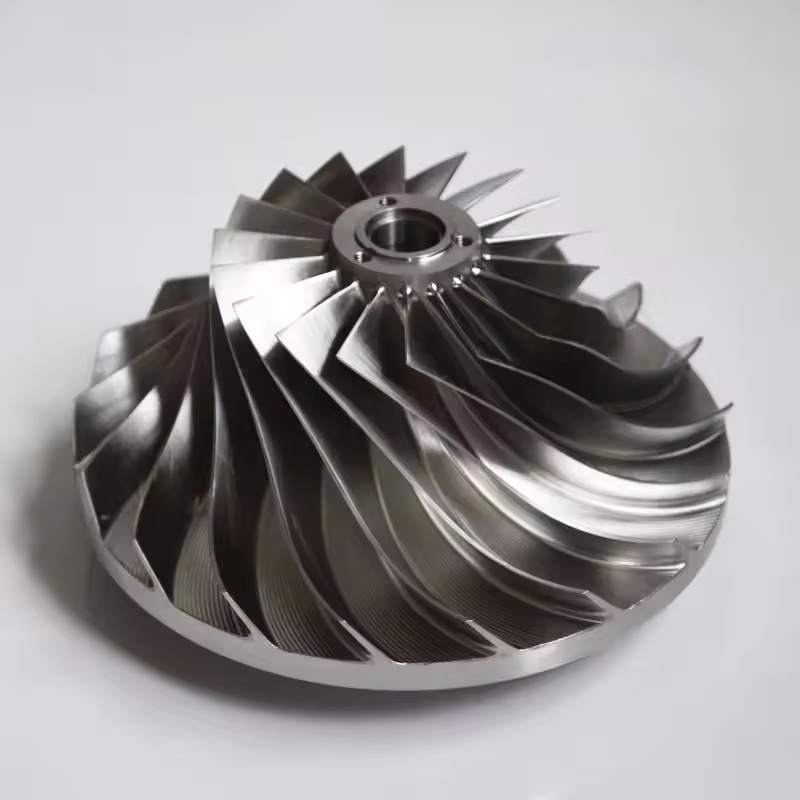

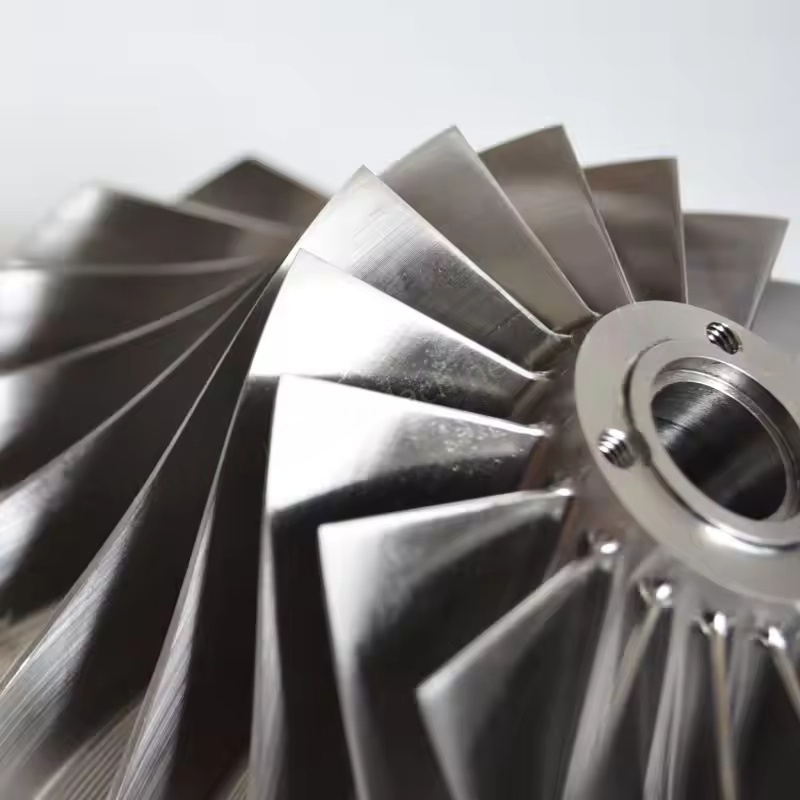

Impeler jenis roda gigi cacing pada kompresor udara sentrifugal Atlas Copco. 1. Fungsi Inti

Impeler berputar dengan kecepatan tinggi (biasanya ribuan hingga puluhan ribu putaran per menit), menggunakan gaya sentrifugal untuk mempercepat dan menekan udara yang masuk ke impeler, mengubah energi mekanik menjadi energi kinetik dan energi tekanan gas, yang merupakan kunci penghubung untuk mencapai kompresi udara. Dalam struktur kompresi multi-tahap kompresor udara sentrifugal, impeller perlu dikombinasikan dengan diffuser, tikungan, dan komponen lainnya untuk secara bertahap meningkatkan tekanan gas ke nilai target.

2. Karakteristik impeler aluminium tinggi

Keunggulan material: Terbuat dari aluminium berkekuatan tinggi (seperti aluminium kelas dirgantara), memiliki karakteristik kepadatan rendah dan ringan, yang secara signifikan dapat mengurangi gaya inersia dan beban poros selama putaran impeler, mengurangi kehilangan energi, dan cocok untuk kondisi kerja bertekanan sedang dan rendah, kecepatan sedang.

Kinerja pemrosesan: Aluminium mudah diolah menjadi bentuk, dan dapat mewujudkan desain permukaan bilah yang rumit (seperti bilah melengkung ke belakang), mengoptimalkan saluran aliran udara, mengurangi kehilangan aliran, dan meningkatkan efisiensi kompresi.

Skenario aplikasi: Sering digunakan pada kompresor udara sentrifugal berdaya sedang dan rendah, atau dalam skenario di mana terdapat persyaratan yang lebih tinggi untuk bobot peralatan yang lebih ringan dan pengendalian konsumsi energi.

3. Karakteristik impeler logam

Pemilihan bahan: Sebagian besar menggunakan baja paduan berkekuatan tinggi (seperti baja kromium-molibdenum, paduan berbasis nikel) atau paduan titanium, dengan ketahanan suhu tinggi dan tekanan tinggi yang sangat baik, kekuatan mekanik dan ketahanan lelah jauh lebih tinggi daripada aluminium, mampu menahan tekanan rotasi yang lebih tinggi.

Kemampuan beradaptasi kondisi kerja: Cocok untuk kompresor udara sentrifugal besar dengan kecepatan putaran tinggi dan rasio kompresi tinggi, atau lingkungan industri dengan suhu sedang lebih tinggi dan sedikit kotoran (seperti di industri kimia dan listrik), yang mampu menahan beban mekanis dan termal yang keras untuk waktu yang lama.

Stabilitas: Bahan logam memiliki kekakuan yang lebih baik, kemampuan menekan getaran yang lebih kuat selama putaran kecepatan tinggi, yang membantu mengurangi kebisingan unit dan memperpanjang umur komponen terkait seperti bantalan.

4. Fitur desain dan manufaktur

Optimalisasi aerodinamis: Bentuk bilah impeler (seperti kemiringan ke depan, tekukan ke belakang, radial), sudut masuk dan keluar, diameter roda, dll. semuanya dioptimalkan melalui simulasi dinamika fluida (CFD) untuk memastikan aliran udara lancar, mengurangi pusaran dan kehilangan guncangan, serta meningkatkan efisiensi insulasi.

Pemrosesan presisi: Gunakan pemrosesan hubungan lima sumbu, penempaan keseluruhan, dll., untuk memastikan keakuratan ukuran dan kinerja keseimbangan dinamis impeler, menghindari getaran yang melebihi standar karena distribusi massa yang tidak merata, dan memastikan pengoperasian yang aman.

Perlakuan korosi: Beberapa permukaan impeller logam akan mengalami pelapisan krom, penyemprotan keramik, dll., untuk meningkatkan ketahanan terhadap korosi dan ketahanan aus, cocok untuk lingkungan udara bertekanan dengan kadar air lebih tinggi atau sedikit korosif.
