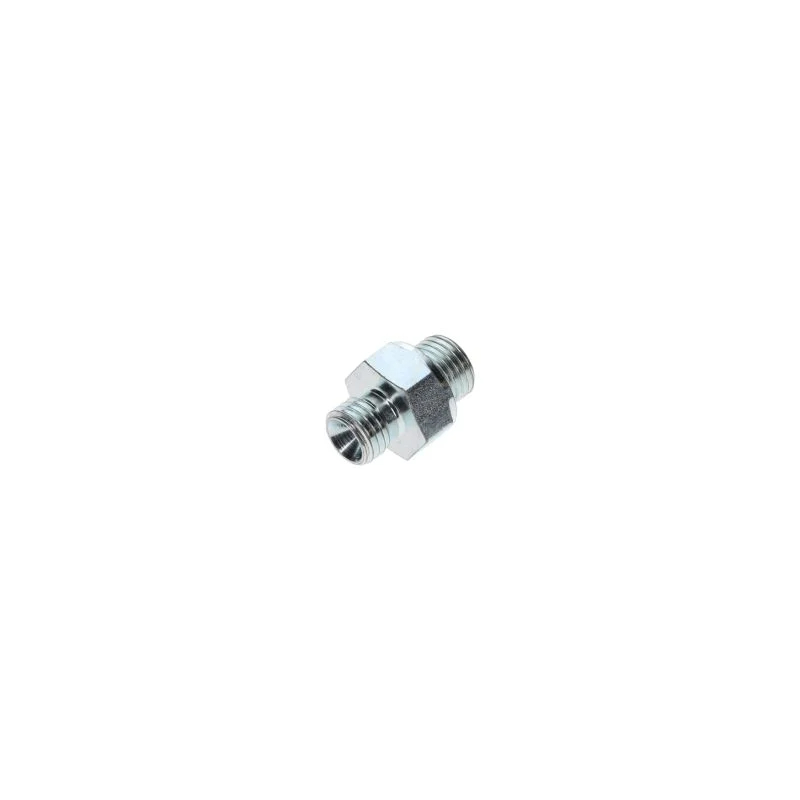

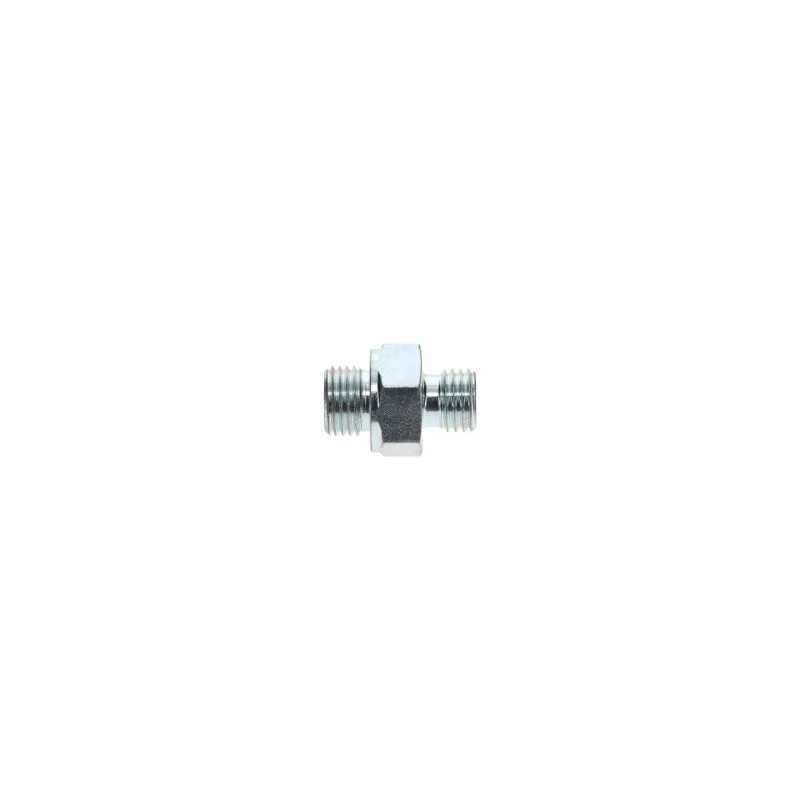

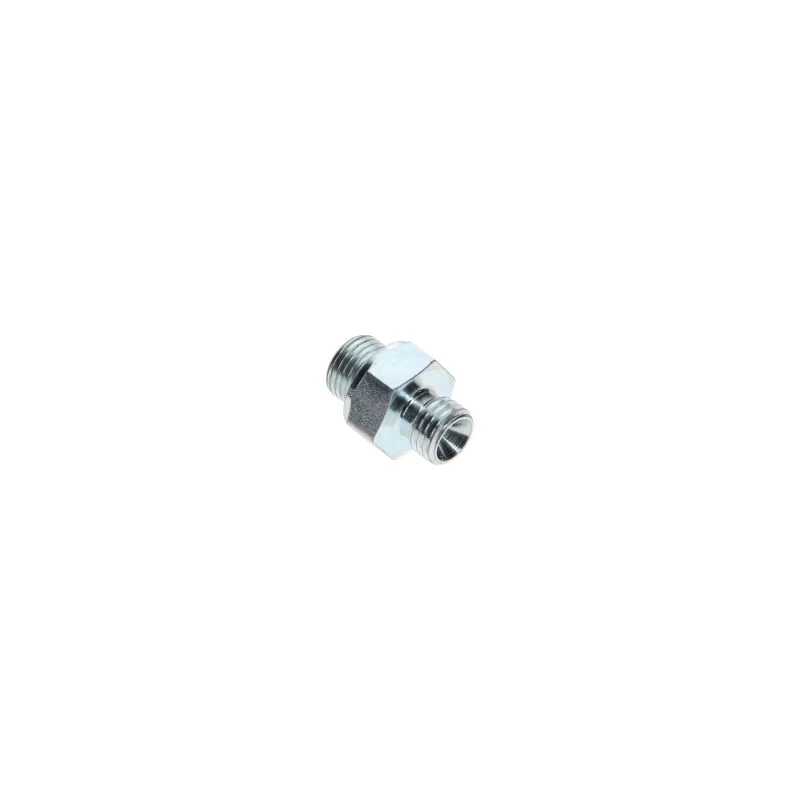

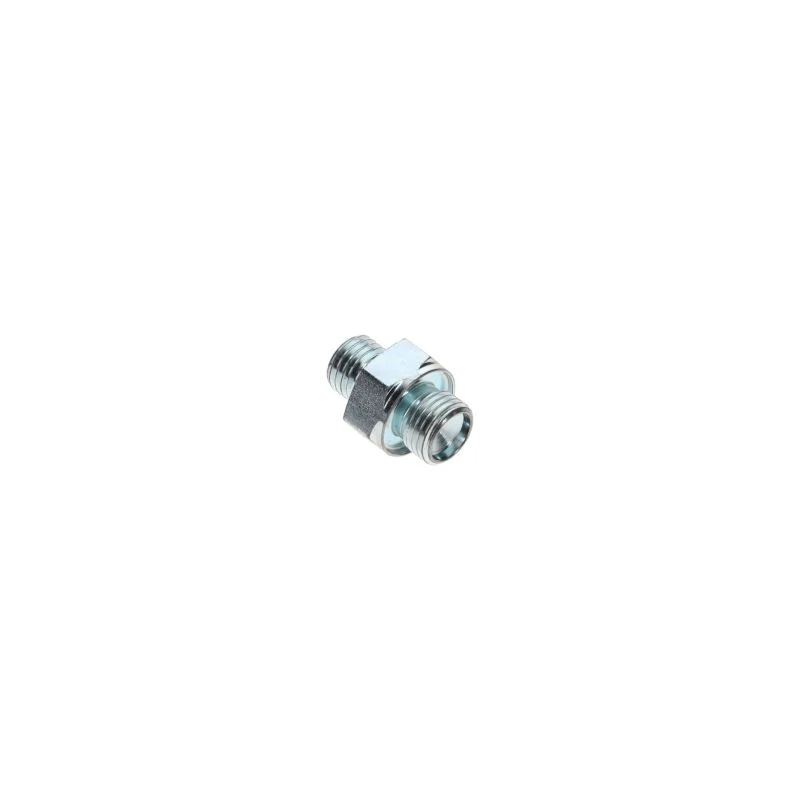

Asli 1622486700 Atlas COPCO NIPPLE M12X1,5 X G1/4 untuk kompresor sekrup yang disuntikkan oli

Atlas Copco Fastener

I. Makna Parameter Dasar

M12: Menunjukkan bahwa diameter nominal baut adalah 12mm (diameter utama benang, yang merupakan diameter maksimum benang luar).

1.5: Menunjukkan bahwa pitch adalah 1.5mm (jarak aksial antara dua utas yang berdekatan), yang merupakan tipe yang halus (pitch utama M12 adalah 1.75mm).

Karakteristik halus: Dibandingkan dengan benang kasar, M12 × 1.5 memiliki lebih banyak gigi benang dan kinerja penguncian yang lebih baik, cocok untuk skenario yang membutuhkan anti-pelukan, penyegelan, atau di mana ruang terbatas (seperti koneksi komponen tekanan tinggi dalam kompresor udara untuk mengurangi loosening yang disebabkan oleh getaran).

Ii. Bahan umum dan nilai kekuatan

Baut kompresor udara perlu menahan getaran, perubahan suhu (dari suhu normal hingga di atas 150 ℃), dan preload tertentu. Pemilihan material dan kekuatan sangat penting:

Bahan:

Kondisi normal: Baja rendah karbon (seperti Q235), baja karbon sedang (seperti 45 baja), cocok untuk area non-korosif dan vibrasi rendah.

Kondisi parah (suhu tinggi, kelembaban, kabut oli): baja paduan (seperti 40cr, 35crmo), kekuatan tinggi, ketahanan kelelahan; Stainless steel (seperti 304, 316), tahan korosi, cocok untuk kompresor udara bebas minyak atau kompresor udara tingkat makanan.

Nilai Kekuatan:

Contoh penandaan: kelas 8,8, kelas 10,9 (kepala baut biasanya memiliki tanda).

Artinya: Angka sebelum titik desimal × 100 adalah kekuatan tarik (MPa), angka setelah titik desimal × 10 adalah rasio hasil (kekuatan luluh / kekuatan tarik).

8.8 Kelas: Kekuatan Tarik 800MPA, Kekuatan Hasil 640MPA, Cocok untuk Medium Medium (seperti Sambungan Perumahan Kompresor Udara).

10.9 Kelas: Kekuatan Tarik 1000MPA, Kekuatan Hasil 900MPa, Cocok untuk Beban Tinggi (seperti koneksi kepala silinder dan tubuh silinder pada posisi bertekanan tinggi).

AKU AKU AKU. Jenis Kepala dan Metode Anti-Loosening

Jenis Kepala: Pilih berdasarkan ruang instalasi dan kompatibilitas alat:

Hexagon Head (Paling Umum): Kepala Hexagon Eksternal (GB/T 5782 Benang Penuh, Benang Parsial GB/T 5783), cocok untuk dikencangkan dengan kunci pas, banyak digunakan.

Kepala Hexagon Internal: Kepala adalah lubang heksagonal internal, cocok untuk area dengan ruang sempit (seperti fiksasi pipa internal kompresor udara), dengan torsi pengetatan yang lebih besar.

Langkah-langkah anti-koosen: Selama operasi kompresor udara, getaran besar, diperlukan anti-loosening tambahan:

Washer Musim Semi: Mengandalkan deformasi elastis untuk menghasilkan preload, mencegah pelonggaran (biasanya digunakan dalam kondisi sederhana).

Kacang anti-koosen: dengan cincin nilon (mur pengunci nilon) atau sisipan logam, melalui gaya gesekan untuk mencegah pelonggaran, cocok untuk posisi getaran frekuensi tinggi.

Perekat Thread: Terapkan lem anaerob (seperti Loctite 243) pada permukaan benang, setelah curing, membentuk gaya perekat, anti-loosening yang dapat dilepas dan andal.
