Kit Katup Kontrol Suhu Kompresor Udara ATLAS COPCO

I. Komposisi Kit dan Fungsi Inti

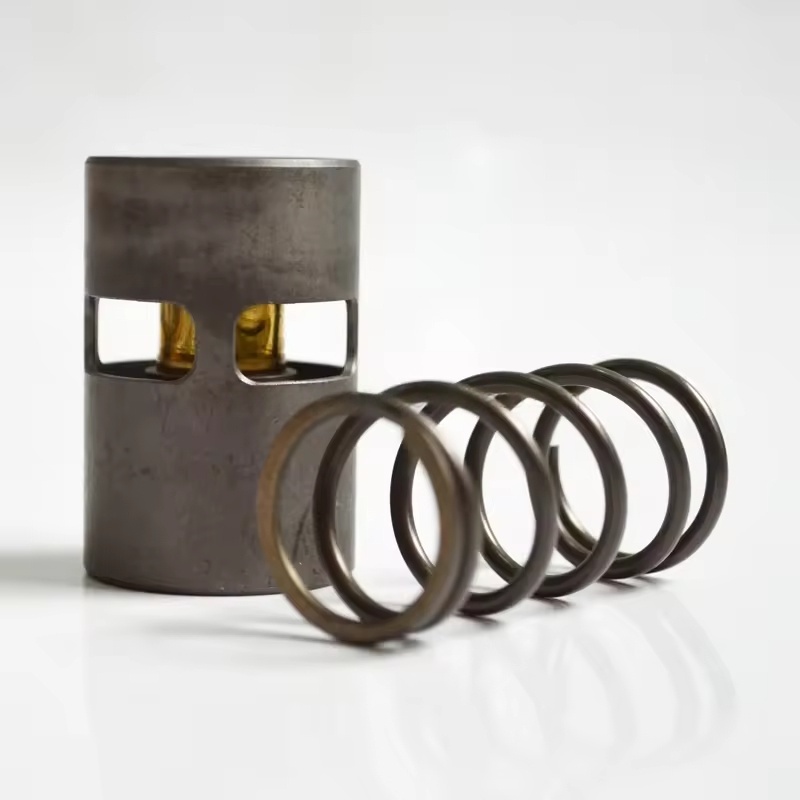

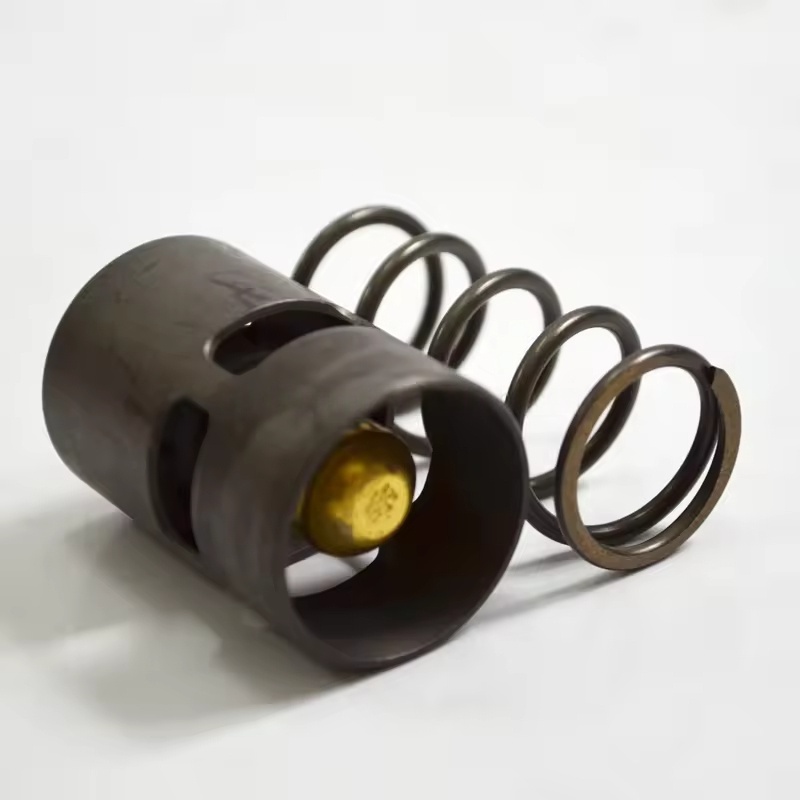

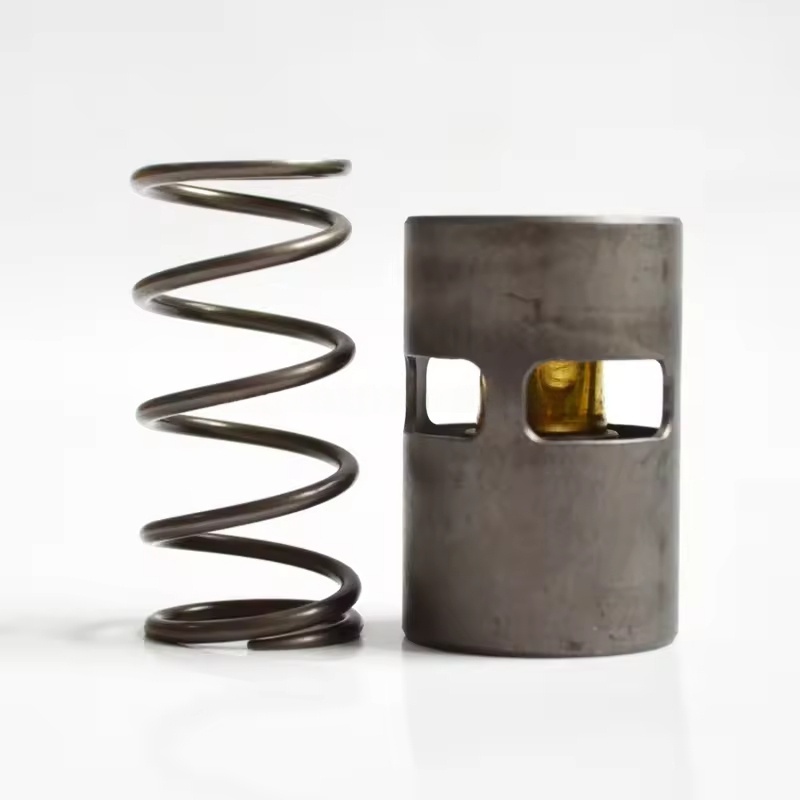

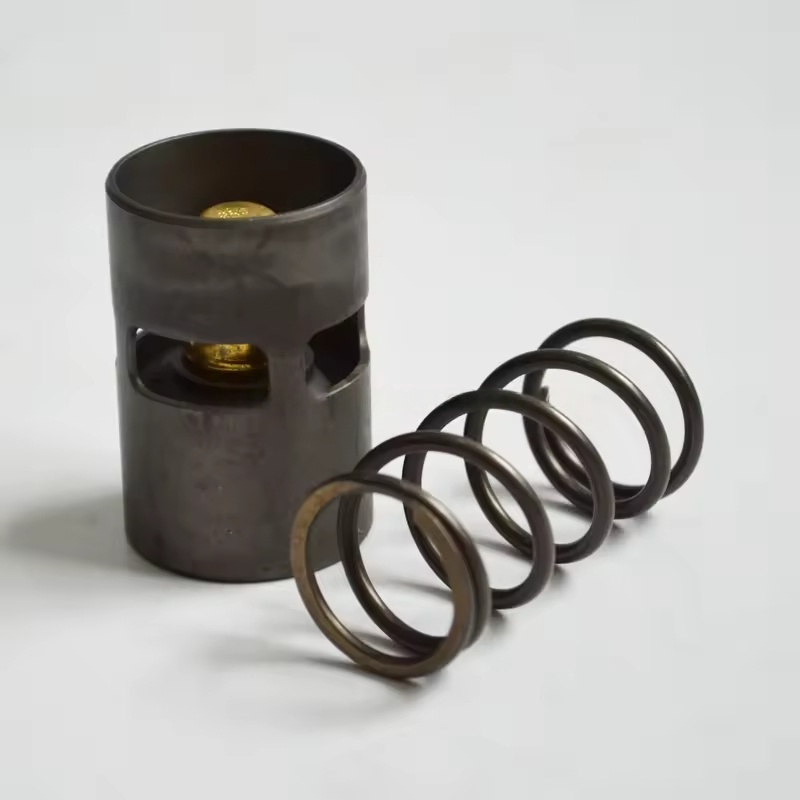

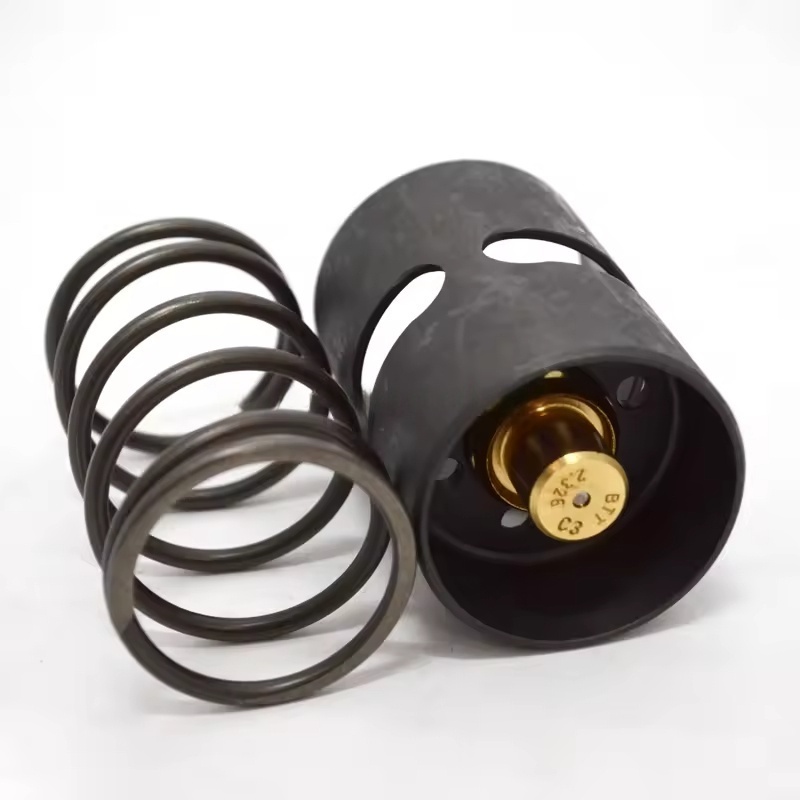

Komponen Utama: Biasanya meliputi badan katup pengatur suhu (berisi elemen penginderaan suhu), inti katup, pegas, segel (cincin-O, gasket), sambungan pipa bypass, dan aksesori pemasangan, dll.

Prinsip Kerja: Melalui elemen penginderaan suhu (seperti bohlam penginderaan suhu lilin), ia merasakan perubahan suhu oli dan secara otomatis menyesuaikan bukaan inti katup:

Ketika suhu oli lebih rendah dari nilai yang ditetapkan, inti katup menutup sirkuit pendingin, dan oli pelumas melewati bypass dan langsung masuk ke unit utama, dengan cepat menaikkan suhu oli.

Ketika suhu oli mencapai nilai yang ditetapkan, inti katup terbuka secara bertahap, dan oli pelumas memasuki unit pendingin untuk didinginkan sebelum diedarkan, menghindari suhu oli berlebihan yang menyebabkan penurunan kualitas oli.

II. Karakteristik Adaptasi

Disesuaikan untuk berbagai seri kompresor udara (seperti GA, ZR, ZT, dll.) dengan aliran oli, parameter tekanan, dan ruang pemasangan untuk memastikan keakuratan dan kesesuaian suhu kontrol dengan unit.

Pemilihan bahan: menggunakan logam tahan minyak dan tahan suhu tinggi (seperti kuningan, baja tahan karat) dan karet khusus, cocok untuk perendaman minyak pelumas dalam jangka panjang dan lingkungan fluktuasi suhu.

AKU AKU AKU. Skenario Penggantian atau Pemeliharaan

Penggantian Reguler: Disarankan untuk mengganti setiap 4000-6000 jam atau secara bersamaan dengan oli pelumas untuk mencegah keausan inti katup, penuaan elemen penginderaan suhu, dan kegagalan kontrol yang diakibatkannya.

Manifestasi Kesalahan:

Temperatur oli terus menerus rendah (di bawah 80℃), kemungkinan disebabkan inti katup tertahan pada posisi bypass, sehingga oli pelumas tidak dapat masuk ke unit pendingin.

Suhu oli yang sangat tinggi (lebih dari 100℃), kemungkinan disebabkan oleh inti katup yang terjebak dalam posisi tertutup atau kegagalan elemen penginderaan suhu, dengan sirkuit pendingin tidak terbuka.

Kebocoran oli, sebagian besar disebabkan oleh penuaan dan kerusakan pada seal.

IV. Poin-Poin Penting untuk Penggantian dan Pemasangan

Persiapan:

Matikan dan putuskan pasokan listrik, lepaskan tekanan oli di dalam pipa, tunggu hingga unit menjadi dingin.

Siapkan perlengkapan pabrik asli yang kompatibel, kunci pas, penutup (jika perlu), dan kain pembersih.

Langkah Penggantian:

Lepaskan pipa oli masuk dan keluar dari katup pengatur suhu, kumpulkan sisa oli pelumas.

Kendurkan baut pengikat klep lama, lepas klep lama, bersihkan noda oli dan sisa sealant pada permukaan pemasangan.

Periksa apakah rakitan katup baru masih utuh, ganti semua seal, pasang katup baru sesuai arah asli pabrik (perhatikan arah masuk dan keluar oli).

Kencangkan sambungan pipa dan baut pengencang untuk memastikan tidak ada kebocoran.

Debugging dan Inspeksi:

Nyalakan unit dan amati apakah suhu oli berubah dalam kisaran normal (80-95℃).

Periksa apakah ada kebocoran oli pada komponen katup dan antarmuka pipa, pastikan respons sensitif suhu kontrol.
