Persiapan Perlengkapan Atlas Copco
Persiapan alat
Alat Dasar: Kunci Kunci Soket, Kunci Kunci Torsi, Kunci Kunci Hex, Pengukur Feeler, Indikator Dial, Penarik (Penarik), Batang Tembaga, Palu Karet.
Alat bantu: kain pembersih, minyak pelumas (untuk roda gigi), sealant, agen pembersih (seperti minyak tanah atau zat pembersih khusus).
Peralatan Keselamatan: Sarung Tangan, Kacamata Keselamatan, sepatu tahan slip.
Pemeriksaan Bagian

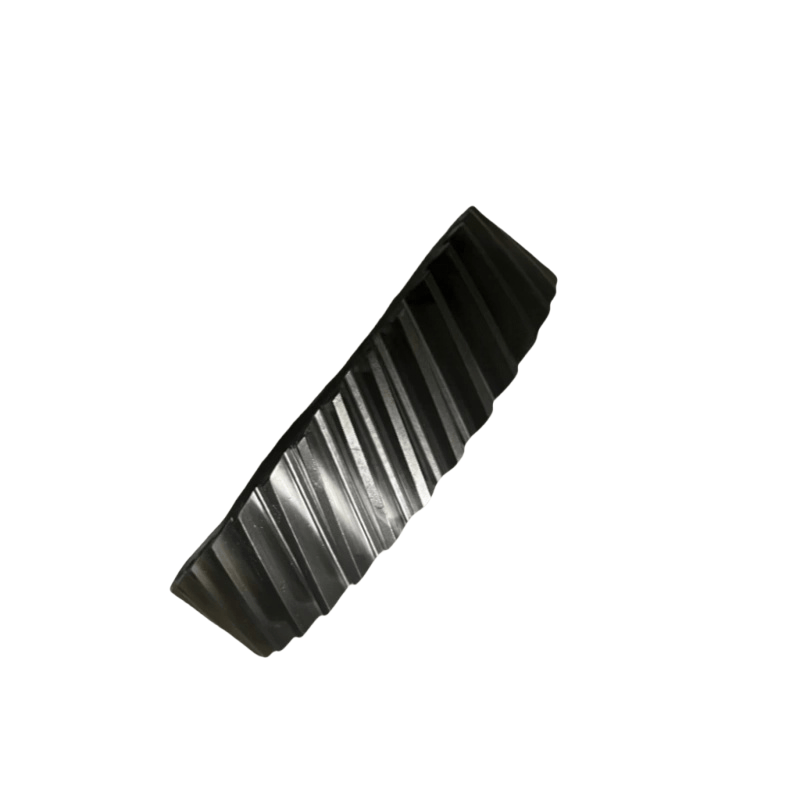

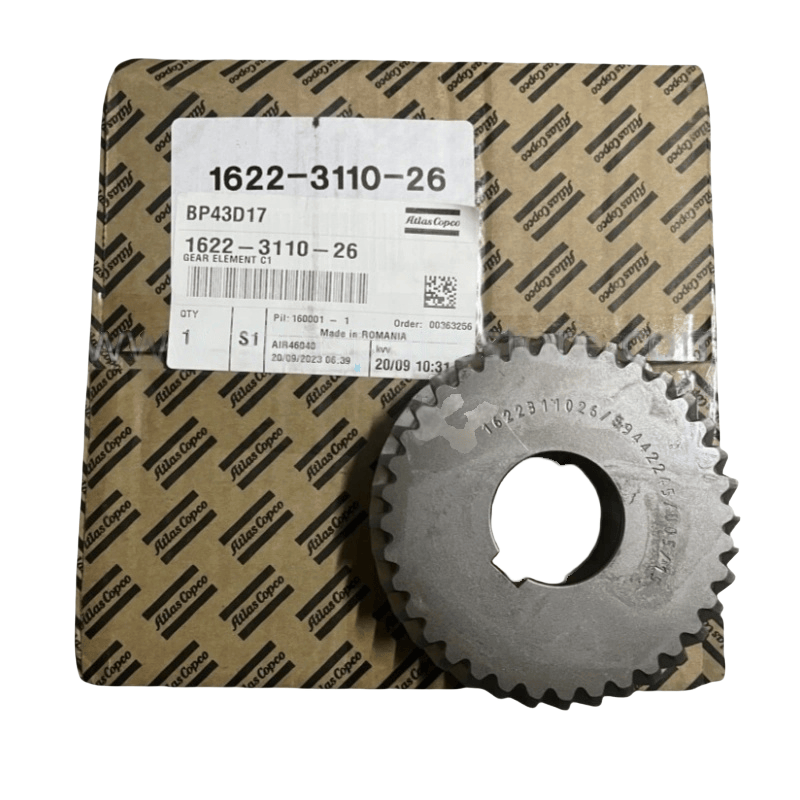

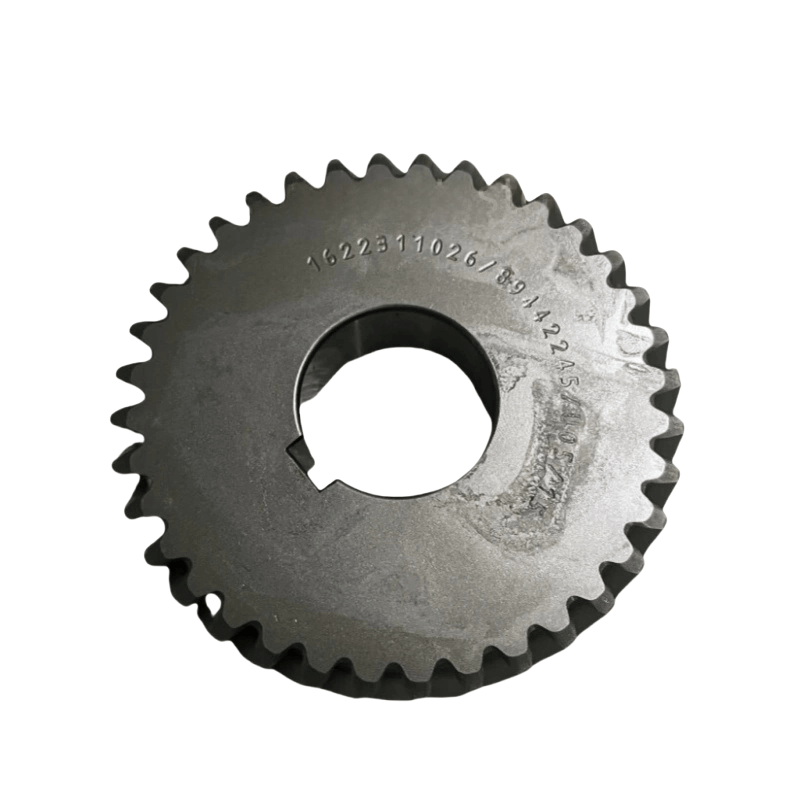

Konfirmasikan bahwa perlengkapan gigi baru (termasuk gigi penggerak, gigi yang digerakkan, gigi sinkron, dll.) Memiliki model, modul, dan jumlah gigi yang sama seperti yang asli, dan periksa apakah permukaan gigi memiliki gerinda, retak, atau kerusakan.
Siapkan bagian keausan yang cocok: Bantalan poros roda gigi, komponen penyegelan (seperti segel oli kerangka), penempatan pin, baut pengikat, dll.
Shutdown peralatan dan langkah -langkah keamanan
Matikan catu daya kompresor udara dan gantung tanda peringatan "di bawah pemeliharaan".
Lepaskan udara terkompresi dalam sistem (buka katup relief), dan tiriskan oli pelumas di pemisah oli.
Langkah Pembongkaran
Hapus komponen eksternal
Lepaskan penutup pelindung kompresor udara, katrol (jika digerakkan sabuk) atau kopling, memperlihatkan penutup ujung gearbox.
Lepaskan baut pemasangan dari penutup ujung gearbox, ketuk dengan lembut tepi penutup ujung dengan palu karet untuk melonggarkannya, dan lepaskan penutup ujung (perhatikan untuk mempertahankan paking penyegelan).
Lepaskan perlengkapan gigi lama
Tandai posisi relatif gigi dan poros (gunakan pena penanda untuk menandai), memastikan fase benar selama instalasi (terutama untuk roda gigi sinkron).
Ukur dan catat clearance meshing (menggunakan pengukur feeler) dan clearance aksial (menggunakan indikator dial) sebagai referensi untuk memasang gigi baru.
Gunakan penarik untuk melepas gigi (jika roda gigi memiliki gangguan yang sesuai dengan poros, Anda dapat sedikit memanaskan cincin luar gigi untuk membantu menghilangkan, menghindari kerusakan pada diameter poros).
Lepaskan bantalan lama, segel oli, dll., Bersihkan noda oli dan pengajuan besi dalam diameter poros dan gearbox (gunakan zat pembersih untuk pembilasan dan pengeringan).
Instal Kit Gear Baru
Persiapan komponen
Periksa apakah diameter poros gigi dan permukaan jok bantalan halus, tanpa keausan atau goresan. Jika perlu, perbaiki mereka (seperti penggilingan kecil).
Bantalan dan roda gigi baru dapat dilapisi dengan sedikit minyak pelumas untuk mencegah karat. Jika ini merupakan gangguan, panaskan gigi dalam oli panas 80-100 ° C selama 5-10 menit (atau gunakan pemanas khusus) untuk memfasilitasi pemasangan.
Pasang gigi dan bantalan
Temukan gigi sesuai dengan tanda pada proses pelepasan dan perlahan -lahan masukkan ke dalam diameter poros (hindari ketukan yang keras, gunakan batang tembaga untuk mengetuk permukaan ujung roda gigi dengan lembut), pastikan posisi aksial gigi akurat (jika cincin jarak perlu dipasang, pastikan datar dan dalam kontak dekat).
Saat memasang bantalan, pastikan cincin bagian dalam bantalan pas dengan bahu poros, dan cincin luar pas dengan lubang kursi bantalan dengan benar. Gunakan pers atau soket untuk menekannya secara merata (jangan menyerang tubuh yang bergulir dari bantalan).
Saat memasang roda gigi sinkron, secara ketat sejajarkan tanda permukaan gigi untuk memastikan fase meshing dari kedua roda gigi konsisten dengan pabrik asli (terutama untuk gigi sinkron rotor jantan dan betina dari kompresor udara sekrup, yang secara langsung mempengaruhi clearance rotor).
Sesuaikan izin
Clearance Meshing: Ukur clearance samping pada titik meshing gigi dengan pengukur feeler. Ini harus memenuhi persyaratan manual peralatan (biasanya 0,1-0,3mm, dengan perbedaan yang signifikan untuk model yang berbeda). Jika izin tidak cocok, periksa posisi instalasi gigi atau ganti pad penyesuaian.
Clearance Axial: Ukur gerakan aksial gigi dengan indikator tombol untuk memastikannya berada dalam kisaran yang diijinkan (umumnya ≤0.1mm). Sesuaikan ketebalan penutup ujung bantalan atau cincin jarak untuk mencapai ini.
Pasang penutup segel dan end
Pasang gasket penyegelan baru atau oleskan sealant dalam alur penyegelan penutup ujung gearbox (oleskan lapisan tipis secara merata), memastikan permukaan penyegelan bersih.
Sejajarkan pin lokasi penutup ujung, kencangkan baut pengikat secara merata (ikuti urutan diagonal dan kencangkan torsi sesuai dengan persyaratan manual) untuk mencegah penutup ujung dari deformasi.
Saat memasang segel oli kerangka, perhatikan orientasi bibir (biasanya menuju sisi ruang oli), gunakan alat khusus untuk menekannya di tempatnya, menghindari kerusakan pada bibir.
