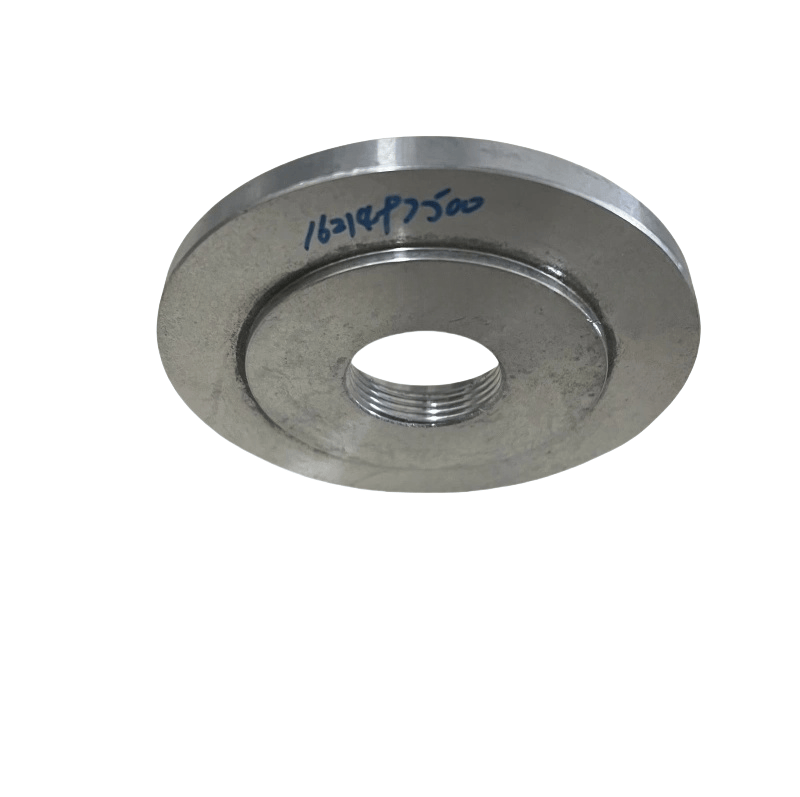

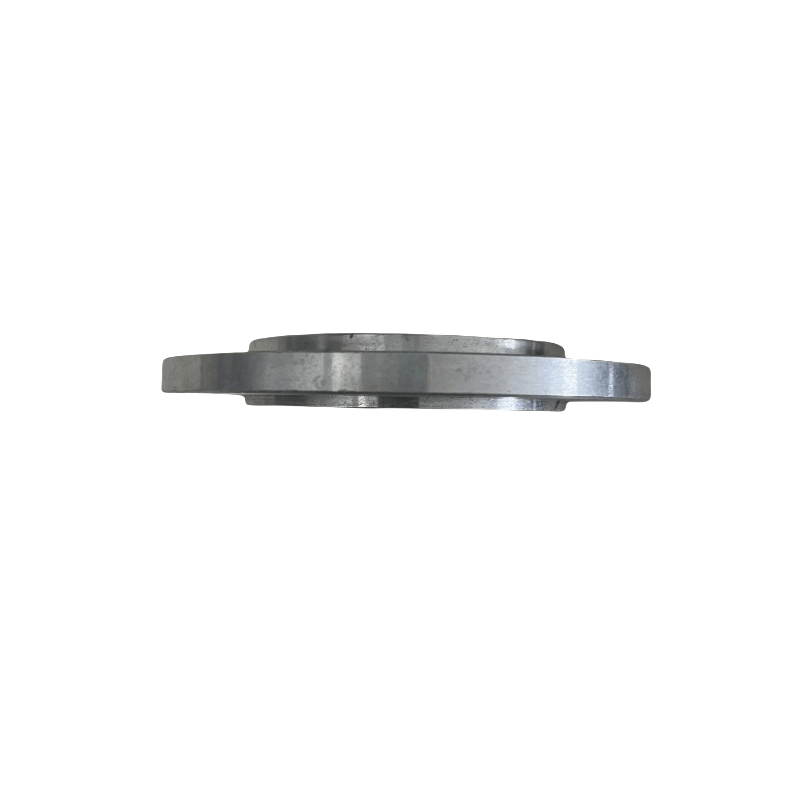

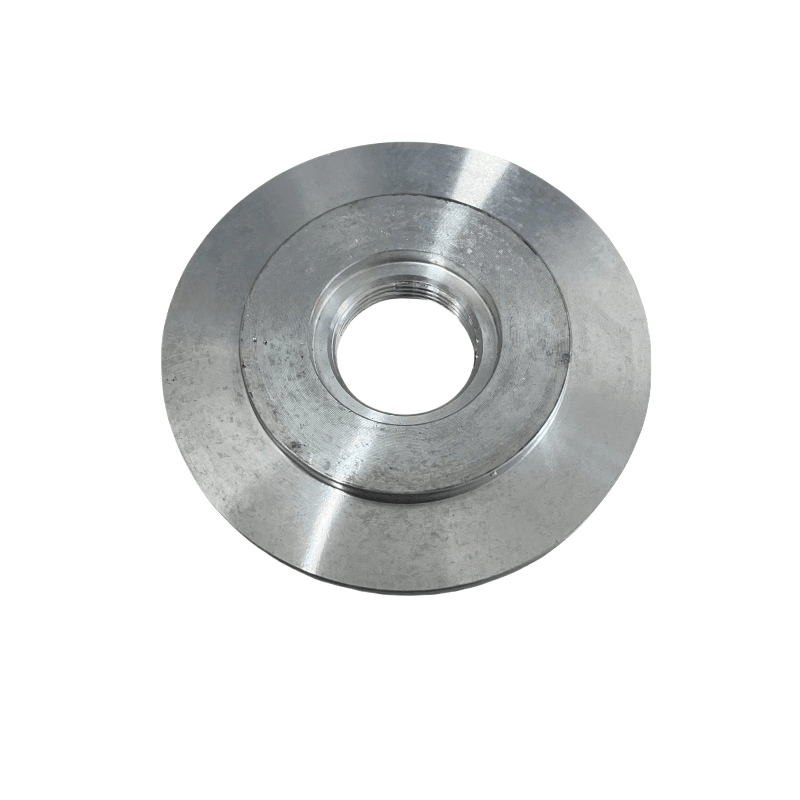

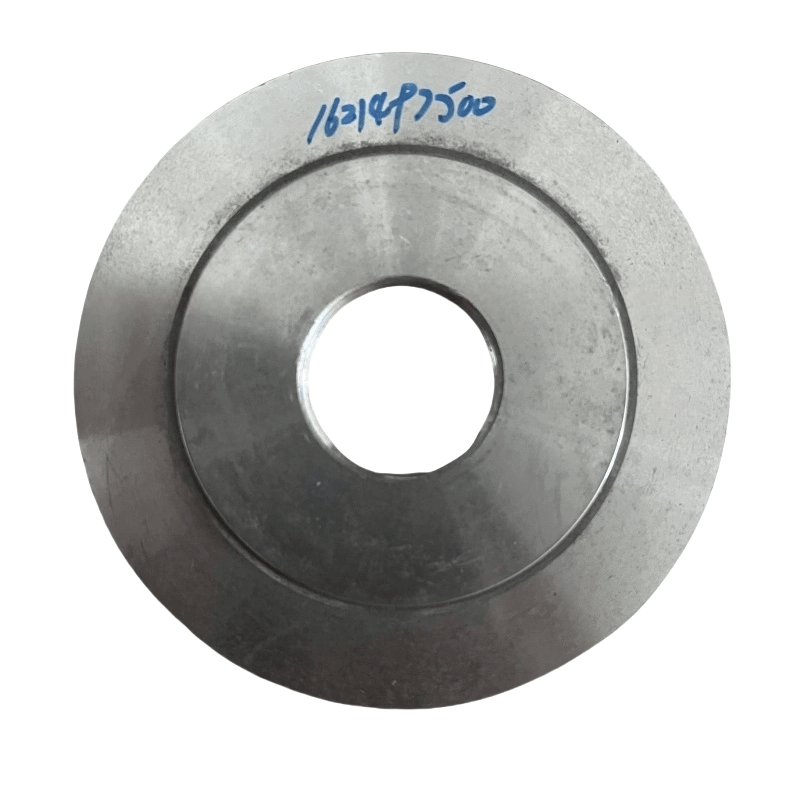

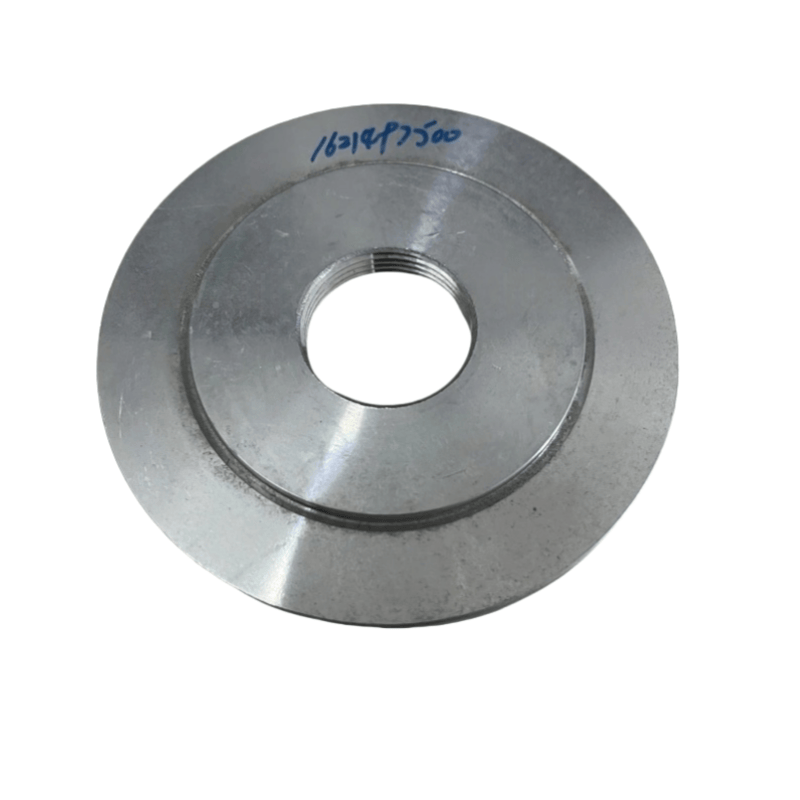

Atlas Copco Compressor Pressure Valve Cover Plat Function Utama
Penyegelan dan Tekanan Bantalan: Disegel dengan badan katup melalui elemen penyegelan (seperti gasket, cincin-O), membentuk rongga tertutup yang dapat menahan tekanan udara terkompresi (biasanya konsisten dengan tekanan kerja sistem, 0,7 ~ 1,6 MPa), mencegah leakage gas.
Melindungi komponen internal: Ini mencakup dan melindungi komponen internal katup tekanan (seperti inti katup, pegas, diafragma, dll.) Untuk mencegah debu, minyak, dan kotoran lainnya memasuki dan mempengaruhi sensitivitas katup.
Fiksasi dan penentuan posisi: Itu ditetapkan pada badan katup dengan baut untuk memastikan bahwa komponen internal (seperti pegas, inti katup) berada dalam posisi yang benar, menjamin keakuratan operasi katup tekanan.
Bantuan Transmisi Tekanan: Beberapa pelat penutup dirancang dengan lubang atau saluran penginderaan tekanan, yang dapat mentransfer tekanan sistem ke diafragma atau piston di dalam katup, membantu dalam realisasi fungsi regulasi tekanan.
Struktur dan fitur umum
Komposisi Struktural:
Tubuh utama: Sebagian besar terbuat dari lembaran logam (seperti besi cor, paduan aluminium, baja karbon) melalui stamping atau casting, dengan ketebalan tertentu (biasanya 3 ~ 10mm) untuk memastikan kapasitas penahan tekanan.
Lubang Koneksi: Beberapa lubang baut didistribusikan secara melingkar untuk fiksasi dengan badan katup; Pusat mungkin memiliki lubang pengamatan (dengan penutup transparan) atau antarmuka tekanan.
Groove Sealing: Permukaan sambungan antara pelat penutup dan badan katup biasanya memiliki alur penyegelan berbentuk cincin untuk memasang gasket atau cincin-O.
Klasifikasi (dengan jenis katup tekanan yang sesuai):
Pelat penutup katup penahan tekanan: Dipasang pada katup penahan tekanan di outlet pemisah gas-gas, ia menahan tekanan internal pemisah untuk memastikan bahwa sistem menetapkan tekanan yang cukup sebelum memungkinkan udara terkompresi menjadi output.
Bongkar muat pelat penutup katup: Digunakan untuk mengontrol pemuatan/pembongkaran kompresor udara, pelat penutup perlu bekerja sama dengan diafragma atau piston untuk mengirimkan sinyal tekanan dan mencapai pembukaan dan penutupan katup.
Pelat Penutup Katup Pengaman: Melindungi pegas dan inti katup di dalam katup pengaman untuk memastikan bahwa katup pengaman dapat dengan andal melompat dan meringankan tekanan ketika tekanan berlebih terjadi.
Parameter dan bahan utama
Parameter inti:
Dimensi: Diameter luar, diameter lingkaran distribusi lubang baut, dan ukuran alur penyegelan harus sepenuhnya dicocokkan dengan bodi katup untuk memastikan penyegelan pemasangan.
Kapasitas penahan tekanan: Perlu memenuhi tekanan kerja dari katup tekanan yang sesuai (seperti pelat penutup katup pengaman perlu menahan lebih dari 1,1 ~ 1,2 kali tekanan sistem peringkat).
Akurasi Permukaan: Kerataan dan kekasaran permukaan sendi perlu memenuhi standar (biasanya kerataan ≤ 0,1mm/m, kekasaran RA ≤ 3.2μm), menghindari kebocoran karena adhesi yang buruk.
Bahan umum:
Besi cor (HT250): Biaya rendah, kekakuan yang baik, cocok untuk tekanan rendah (≤1mpa), lingkungan non-korosif.
Aluminium Alloy (ADC12): Berat ringan, tahan korosi, sering digunakan dalam katup tekanan kompresor udara berukuran sedang.
Baja karbon (Q235 atau 45# baja): Kekuatan tinggi, cocok untuk katup tekanan tekanan tinggi (> 1mpa), beberapa memerlukan galvanisasi atau melukis untuk pencegahan karat.
