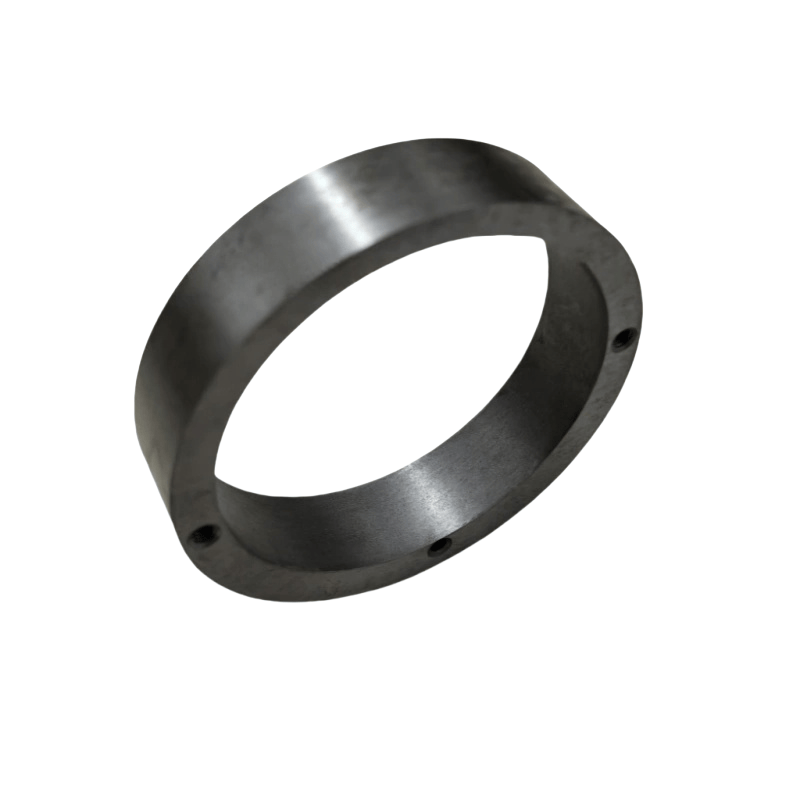

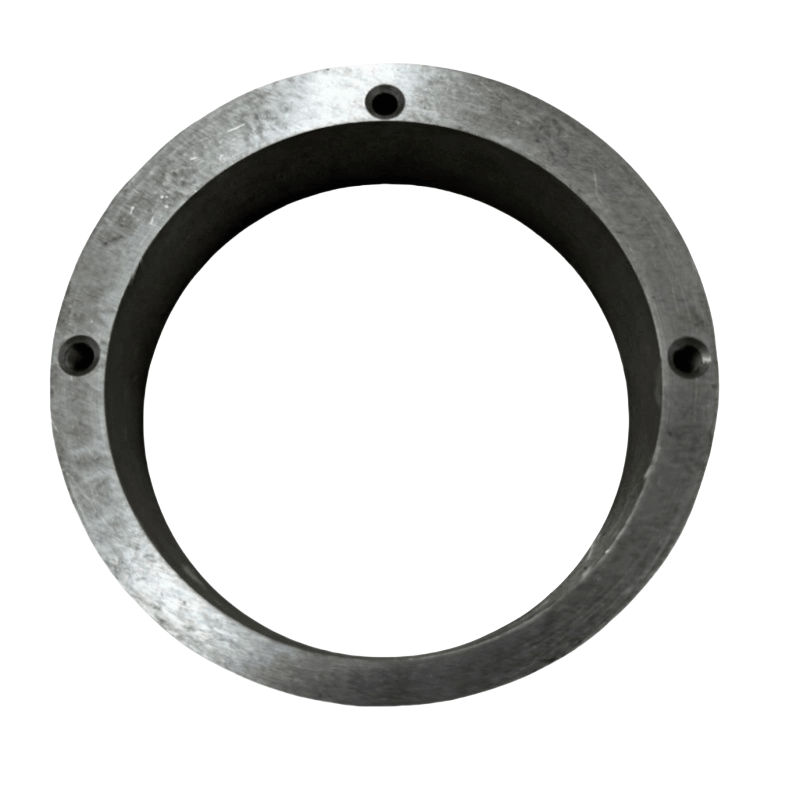

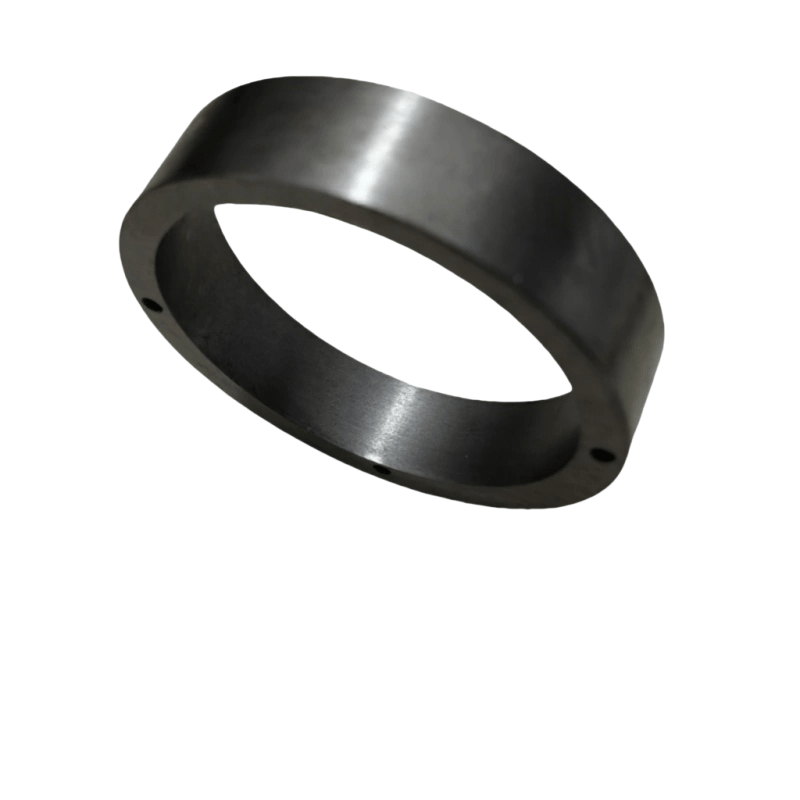

Fungsi Utama Cincin Eksentrik Atlas Copco
Suku Cadang Penyegelan Khusus: Dalam permukaan sambungan non-sirkular dari kompresor udara (seperti titik koneksi non-lingkaran antara badan silinder dan penutup ujung, dan titik koneksi rongga tidak teratur), cincin berbentuk khusus memenuhi celah dan mencapai penyegelan dengan tepat sesuai dengan permukaan kontak, mencegah kebocoran gas atau minyak.
Posisi dan Batas yang Tepat: Dalam posisi instalasi khusus komponen seperti rotor, bantalan, dan piston, cincin berbentuk khusus dapat membatasi perpindahan aksial atau radial dari komponen, memastikan gerakan mereka dalam rentang yang dirancang dan menghindari gangguan dengan bagian lain.
Penyerapan Buffering dan Shock: Beberapa bahan elastis cincin berbentuk khusus (seperti bahan karet atau komposit) dapat menyerap getaran dan guncangan selama operasi komponen, mengurangi kebisingan dan keausan, dan melindungi bagian kawin presisi.
Membimbing dan mendukung: Dalam lintasan non-standar komponen gerak membalas seperti piston dan slider, cincin berbentuk khusus dapat memberikan fungsi panduan yang stabil, memastikan keakuratan dan kehalusan gerakan.
Jenis umum dan skenario aplikasi
Menyegel cincin berbentuk khusus
Struktur: Penampang sebagian besar adalah bentuk trapesium, berbentuk baji, atau tidak beraturan dengan bibir, dan bahan biasanya karet tahan minyak, polytetrafluoroethylene (PTFE), atau bahan komposit yang dilapisi logam.
Aplikasi: Alur penyegelan berbentuk khusus pada penutup ujung kompresor udara sekrup, permukaan sambungan non-lingkaran antara penutup silinder dan tubuh silinder dari kompresor udara tipe piston, antarmuka khusus pemisah oli, dll.
Fitur: Bentuknya benar-benar cocok dengan alur penyegelan, mencapai penyegelan melalui deformasi kompresi, cocok untuk permukaan penyegelan non-standar.
Memposisikan cincin berbentuk khusus
Struktur: Sebagian besar terbuat dari logam (seperti baja karbon, baja tahan karat), penampang dapat berbentuk L, berbentuk T, atau melangkah, dengan toleransi dimensi yang tepat.
Aplikasi: Penentuan posisi aksial dari rotor sekrup ganda, penyesuaian celah kursi dan rumah bantalan, pemisahan komponen di bak mesin, dll.
Fitur: Kekakuan yang baik, akurasi dimensi tinggi (toleransi biasanya ≤ ± 0,02mm), memastikan akurasi posisi relatif komponen.
Buffering cincin berbentuk khusus
Struktur: Terbuat dari bahan elastis (seperti karet nitril, poliuretan), penampang mungkin berongga atau memiliki alur, dengan kapasitas kompresi tertentu.
Aplikasi: Area buffering antara pelat katup dan kursi katup, antara penutup piston dan silinder, titik koneksi komponen rawan getaran.
Fitur: Dapat menyerap energi dampak, mengurangi kontak yang keras di antara bagian -bagian logam, dan kebisingan dan keausan yang lebih rendah.
Membimbing cincin berbentuk khusus
Struktur: Terbuat dari bahan tahan aus (seperti paduan tembaga, besi cor yang difiltrasi grafit), lubang dalam atau lingkaran luar adalah bentuk non-standar (seperti elips, berbentuk cincin dengan slot kunci).
Aplikasi: Membimbing gerak menuntun piston berbentuk khusus, bagian pendukung poros eksentrik, dll.
Fitur: Koefisien gesekan rendah, ketahanan aus yang baik, memastikan kelancaran lintasan gerak non-standar.
Parameter dan bahan utama
Parameter inti:
Dimensi bentuk: harus sepenuhnya cocok dengan rongga atau alur dari posisi instalasi, termasuk dimensi penampang berbentuk khusus (seperti panjang, lebar, sudut, dll.).
Akurasi Toleransi: Terutama toleransi dimensi dan bentuk posisi toleransi permukaan kawin (seperti paralelisme, tegak lurus), yang secara langsung mempengaruhi efek penyegelan atau posisi.
Kinerja Kerja: Pilih materi yang sesuai berdasarkan persyaratan kondisi kerja (mis., -20 ℃ ~ 150 ℃ Umum, resistansi tekanan 0.7 ~ 2mpa, resistensi keausan, dll.).
Bahan umum:
Bahan logam: Baja karbon (untuk pemosisian), baja tahan karat (untuk ketahanan korosi), paduan tembaga (untuk pemandu yang tahan aus), cocok untuk skenario berkekuatan tinggi dan presisi tinggi.
Bahan non-logam: Karet tahan oli (untuk penyegelan, buffering), polytetrafluoroethylene (untuk penyegelan gesekan rendah), bahan komposit (seperti logam + komposit karet, menggabungkan kekakuan dan elastisitas).
Poin Instalasi
Tindakan pencegahan instalasi:
Posisi pemasangan cincin berbentuk khusus adalah unik, dan harus diposisikan secara ketat sesuai dengan gambar perakitan untuk menghindari kesalahan pemasangan atau ketidaksejajaran (beberapa cincin berbentuk khusus memiliki arah).
Sebelum instalasi, bersihkan gerinda dan kotoran pada permukaan kawin. Untuk cincin berbentuk khusus elastis, hindari menggunakan alat tajam untuk menggenggam dan menyebabkan goresan atau air mata. Untuk cincin logam berbentuk khusus, perhatian harus diberikan pada izin di antara mereka. Jika terlalu ketat, itu dapat menyebabkan kesulitan perakitan atau kemacetan komponen; Jika terlalu longgar, itu akan mempengaruhi akurasi penentuan posisi.
