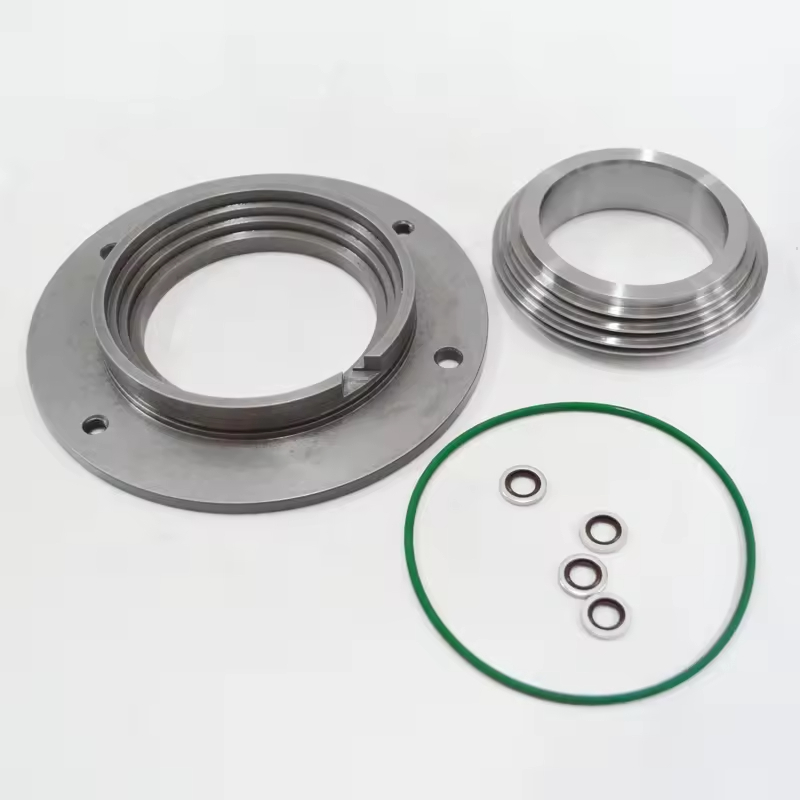

Komponen inti dari kit segel poros transmisi untuk kompresor udara atlas copco
Tergantung pada modelnya, biasanya termasuk:
Segel Minyak Utama (segel oli karet berbingkai atau segel oli Polytetrafluoroethylene, tahan minyak, tahan suhu)
Segel debu (mencegah kotoran eksternal masuk)
Bushing magnetik (beberapa model dilengkapi, mengurangi keausan langsung antara poros dan segel)
O-ring atau paking penyegelan (penyegelan tambahan, cocok untuk permukaan pemasangan rumah)
Alat instalasi (beberapa kit asli berisi lengan pembongkaran dan perakitan khusus)
Fitur aplikasi dan persyaratan teknis
Kompatibilitas material:
Model yang dilumasi minyak (seperti GA Series): Segel oli sebagian besar menggunakan karet nitril (NBR) atau fluororubber (FKM), mampu menahan minyak mineral dan suhu kerja 100-120 ℃
Model bebas minyak (seperti seri ZR): Gunakan bahan EPDM atau PTFE grade makanan untuk menghindari mencemari udara terkompresi
Unit besar (seperti GA90 dan di atas) dapat menggunakan struktur penyegelan gabungan untuk menyeimbangkan tekanan tinggi dan skenario kecepatan rotasi tinggi
Parameter Kinerja:
Diameter poros yang berlaku: Tergantung pada spesifikasi poros transmisi, kisaran umum adalah φ25-φ60mm
Tekanan kerja: umumnya tahan 0-16bar (model standar) atau tekanan lebih tinggi (model tekanan tinggi)
Adaptasi Kecepatan: Memenuhi persyaratan penyegelan dinamis di bawah kecepatan rotasi kompresor (umumnya 1500-3000rpm)
Poin Penggantian dan Pemeliharaan
Pencocokan Model:
Penting untuk secara ketat memilih model kompresor udara (seperti GA11, GA37, GX7, dll.) Dan spesifikasi poros transmisi. Dimensi penyegelan dari seri yang berbeda sangat bervariasi
Disarankan untuk merujuk ke nomor seri mesin untuk menanyakan nomor bagian pabrik asli untuk memastikan bahwa struktur bibir segel oli dan pencocokan kedalaman pemasangan
Tindakan pencegahan instalasi:
Sebelum diganti, kosongkan oli pelumas, bersihkan permukaan poros dan kursi pemasangan, lepaskan tanda keausan atau gerinda
Saat memasang, gunakan alat khusus untuk ditekan, hindari deformasi bibir segel oli (sangat melarang mengetuk)
Bibir perlu dilapisi dengan sedikit minyak pelumas bersih (model minyak) atau minyak pelumas khusus (model bebas minyak)
