I. Fungsi Inti Pemisah Oli Kompresor Sekrup Atlas Copco
Pemisahan gas-gas: Campuran minyak-gas (mengandung oli pada konsentrasi 1000-2000 ppm) yang dikeluarkan oleh kompresor sekrup dipisahkan hingga tingkat yang sangat rendah (pemisah berkualitas tinggi dapat menguranginya di bawah 3 ppm), memastikan output udara terkompresi bersih.
Jaminan Pengembalian Minyak: Minyak pelumas yang terpisah dikirim kembali ke unit utama kompresor melalui pipa pengembalian oli untuk mencegah kehilangan oli dan mempertahankan sirkulasi sistem pelumasan.
Stabilitas Tekanan: Sebagai komponen buffer untuk outlet udara terkompresi, ia mengurangi denyut aliran udara dan menstabilkan tekanan sistem.
Ii. Komposisi Struktur Pemisah Oli Kompresor Udara Sekrup Atlas Copco
Perumahan Pemisah
Itu terbuat dari baja tahan tekanan dan biasanya dalam bentuk silinder vertikal atau horizontal. Ini mengakomodasi komponen pemisahan dan perlu menahan tekanan knalpot pengenal kompresor (umumnya 0,7-1,3 MPa) dan suhu tinggi (80-100 ℃).
Komponen pemisahan
Lapisan Pemisahan Primer: Sebagian besar dalam struktur sentrifugal atau baffle, menggunakan perbedaan kepadatan dan gaya inersia minyak dan gas untuk memisahkan sebagian besar tetesan minyak (sekitar 90%).

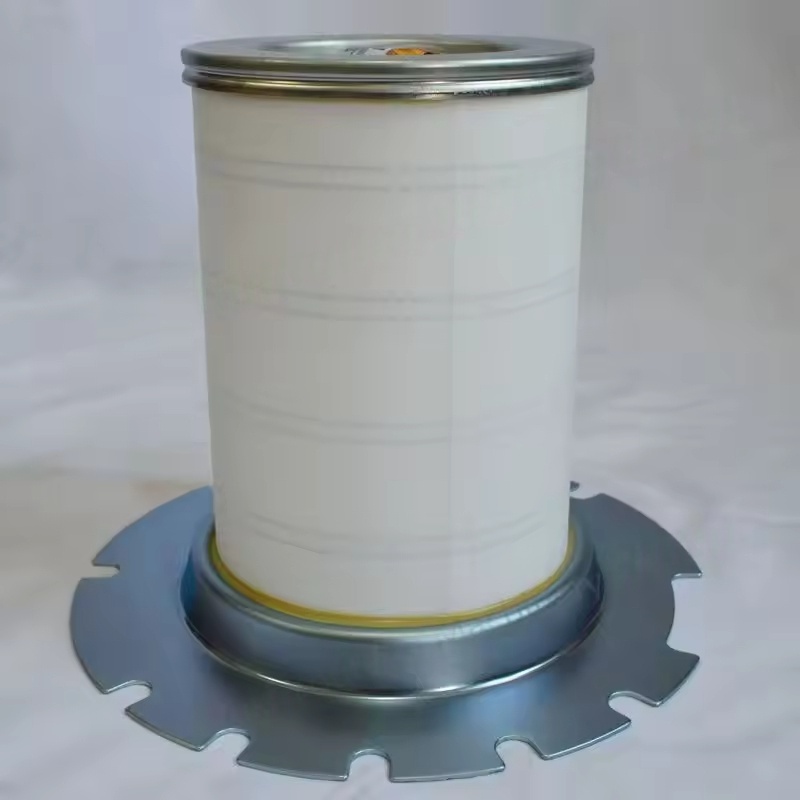

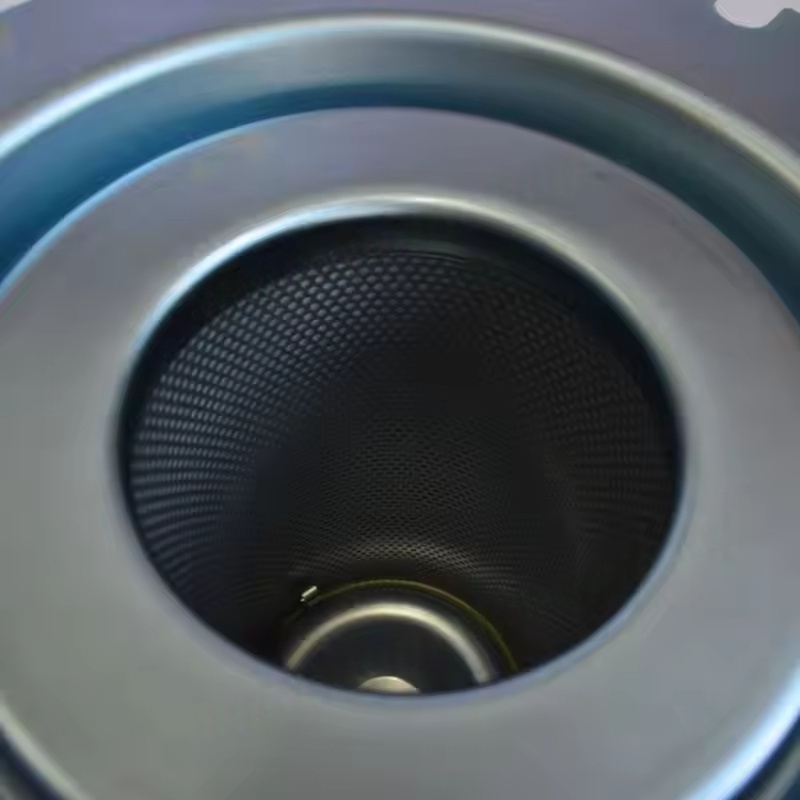

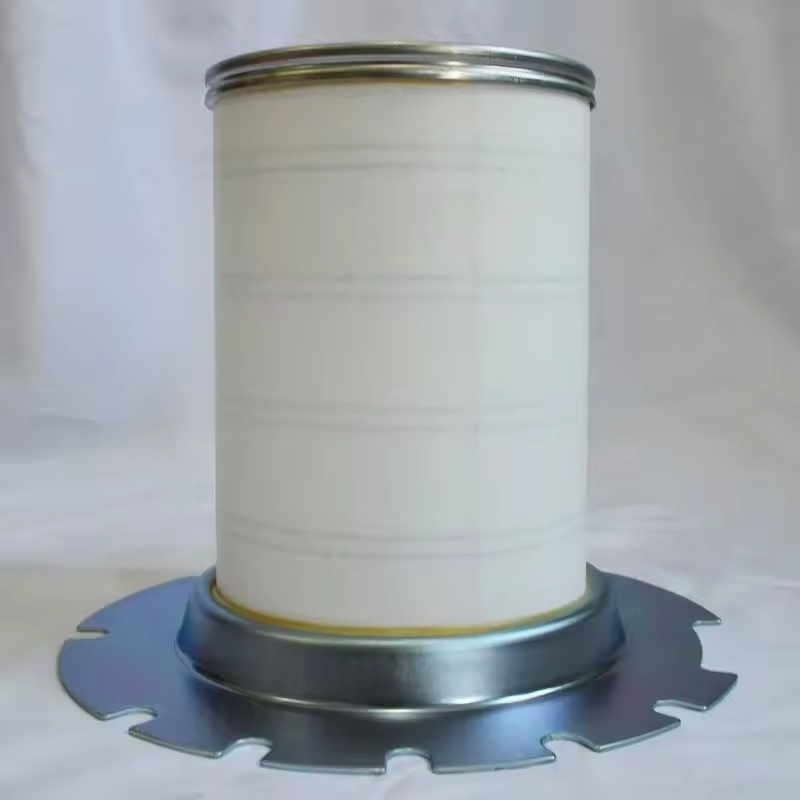

Lapisan Pemisahan halus: Inti adalah elemen filter yang terbuat dari serat fiberglass atau poliester, menangkap kabut minyak berukuran mikro (0,1-1 μm) melalui intersepsi, difusi, dan agregasi, yang merupakan kunci untuk memastikan akurasi pemisahan.
Komponen tambahan
Katup pengembalian oli (periksa katup): Mencegah aliran balik oli pelumas saat kompresor berhenti.
Sakelar Diferensial Tekanan: Memantau perbedaan tekanan sebelum dan sesudah elemen filter, menunjukkan waktu penggantian (umumnya, penggantian diperlukan ketika perbedaan tekanan mencapai 0,15 MPa).
Katup pengaman: melepaskan tekanan untuk melindungi perumahan dari meledak jika terjadi tekanan berlebih.
Katup pelepasan oli: Digunakan untuk mengeluarkan deposit oli secara teratur di bagian bawah perumahan.
AKU AKU AKU. Prinsip Pemisahan Atlas Copco Screw Air Compressor Oil Pemisah
Pemisahan Primer: Setelah campuran gas-gas memasuki pemisah, arah aliran diubah oleh pelat pemandu, dan gaya sentrifugal menyebabkan tetesan minyak besar (> 10 μm) dilemparkan ke dinding bagian dalam perumahan, membentuk film minyak dan mengalir ke ruang minyak bawah.
Pemisahan halus: Udara setelah pemisahan primer (mengandung kabut oli halus) melewati elemen filter serat, dan kabut oli diadsorpsi dan kental pada permukaan elemen filter, mengalir di sepanjang dinding bagian dalam elemen filter ke bawah, dan kembali ke kompresor melalui pipa pengembalian oli.
Proses pengembalian oli: Minyak pelumas yang terpisah berada di bawah perbedaan tekanan, melewati katup pengembalian oli, lubang pelambatan (untuk mengontrol volume pengembalian oli) ke ruang tekanan rendah kompresor, menyelesaikan sirkulasi.
Iv. Indikator Kinerja Utama Atlas Copco Screw Air Compressor Oil Pemisah
Efisiensi Pemisahan: Pemisah berkualitas tinggi dapat mencapai efisiensi lebih dari 99,99%, dengan kandungan minyak residu ≤ 3 ppm.
Kehilangan tekanan: Kehilangan tekanan dari elemen filter baru harus ≤ 0,02 MPa. Kehilangan tekanan yang berlebihan akan meningkatkan konsumsi energi.
Kehidupan layanan: Biasanya 2000-4000 jam, dipengaruhi oleh kualitas udara, kualitas oli pelumas, dan kondisi operasi.
