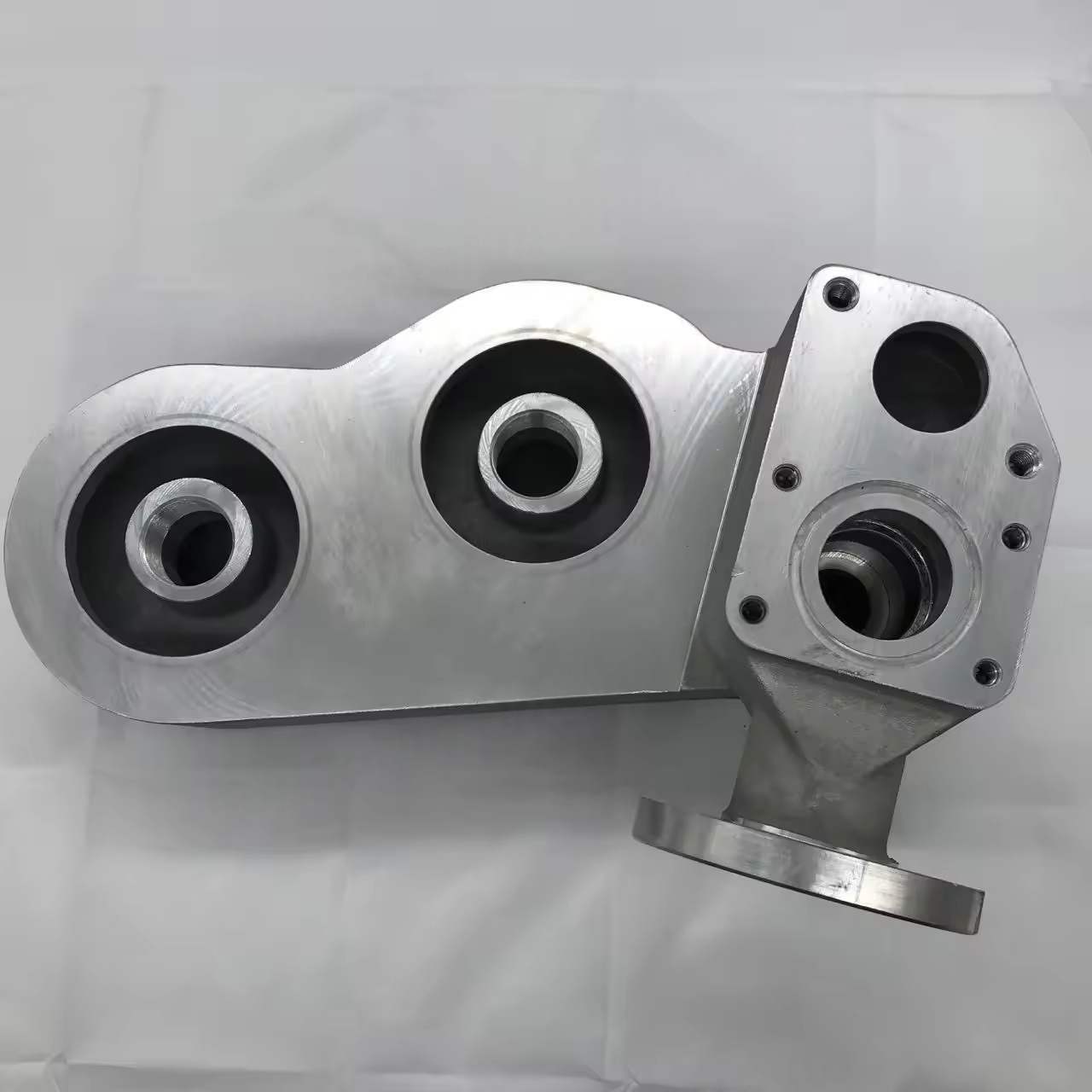

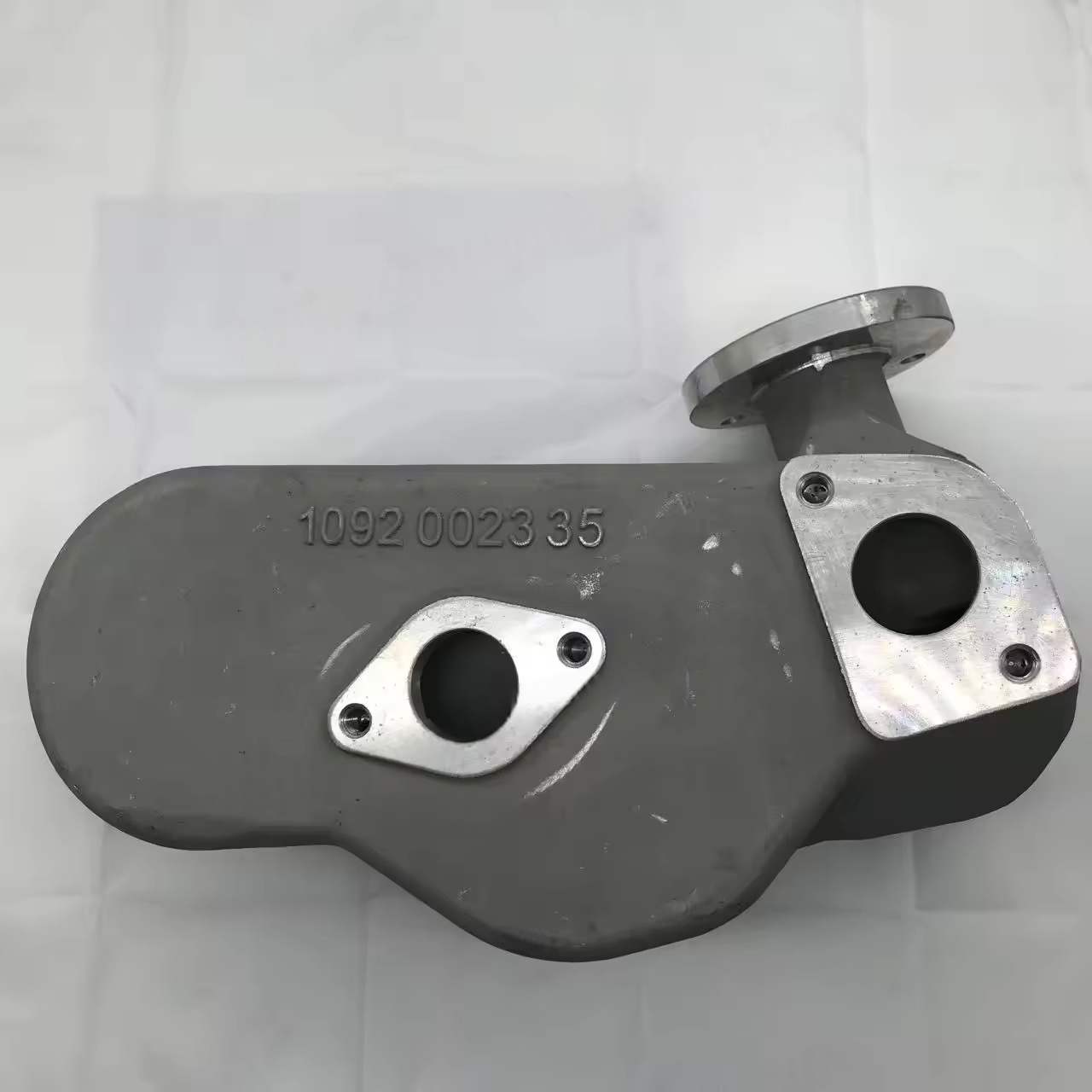

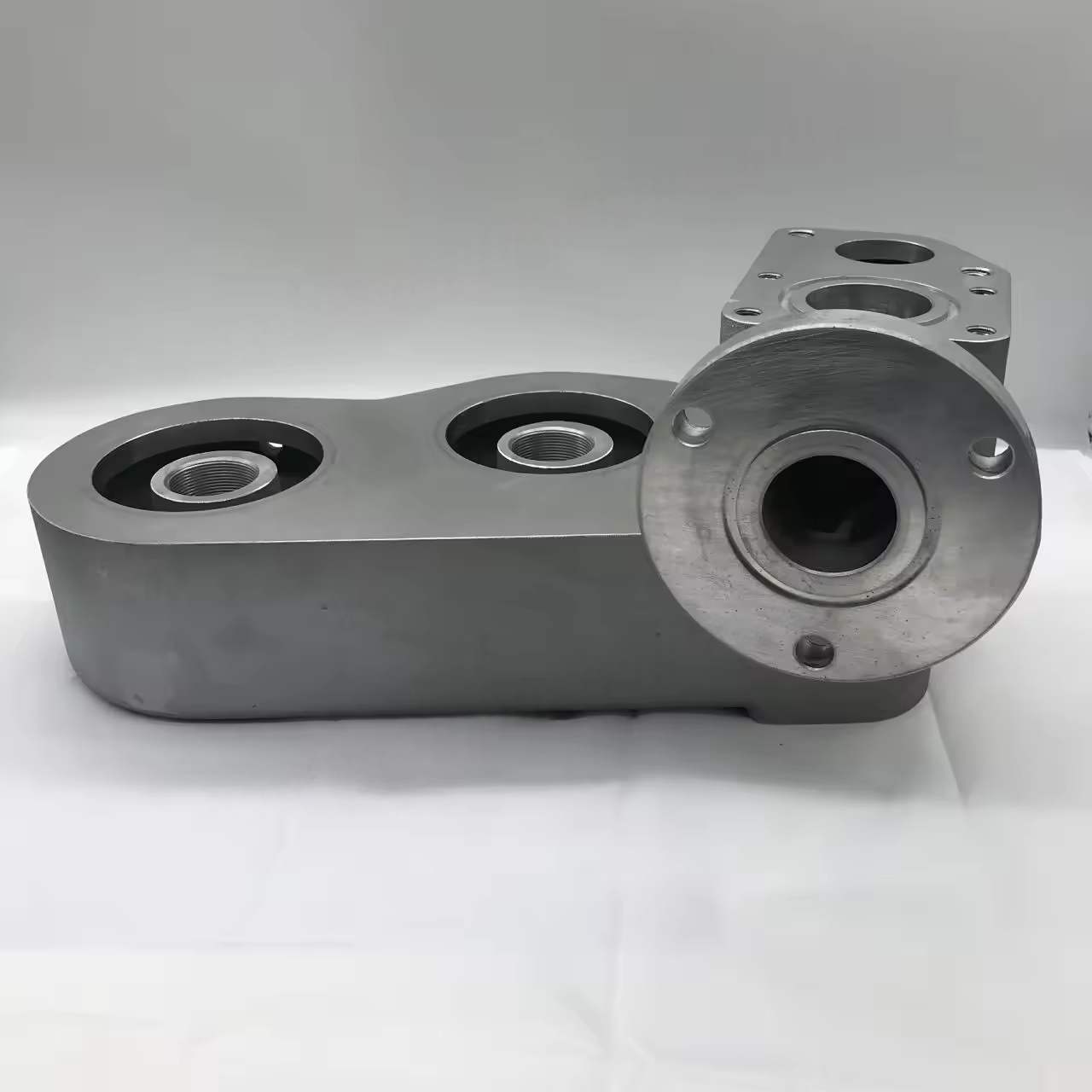

1092002335 Atlas Copco Compressor Oil Filter Housing Asli

I. Fungsi Utama Perumahan Filter Minyak Kompresor Udara Atlas Copco

Dukungan Struktural: Memperbaiki elemen filter dan membentuk ruang penyaringan yang disegel untuk memastikan bahwa oli pelumas hanya dapat disaring melalui elemen filter.

Bantalan Tekanan: Dapat menahan tekanan kerja dari sistem sirkulasi oli pelumas (biasanya 0,4 - 1,0 MPa), mencegah cangkang retak karena tekanan oli yang terlalu tinggi.

Panduan Aliran Minyak: Melalui desain saluran aliran internal, memandu oli untuk memasuki elemen filter secara merata, menghindari sirkuit pendek atau aliran yang tidak merata, dan memastikan efisiensi penyaringan.

Perlindungan penyegelan: Dikombinasikan dengan penutup ujung atau komponen penghubung untuk membentuk segel, mencegah oli tanpa filter bocor atau disaring dari terkontaminasi lagi.

Ii. Bahan dan Pembuatan Atlas Copco Air Compressor Oil Filter Housing

Bahan umum

Sebagian besar menggunakan besi cor (seperti HT200) atau paduan aluminium: besi cor memiliki kekuatan tinggi dan biaya rendah, cocok untuk kondisi tekanan tinggi; Paduan aluminium ringan dan memiliki disipasi panas yang baik, sebagian besar digunakan dalam kompresor kecil dan menengah.

Beberapa model kelas atas menggunakan plastik teknik (nilon diperkuat): resistensi korosi yang kuat, tetapi hanya berlaku untuk sistem tekanan rendah (≤ 0,6 MPa). Proses pembuatan

Cast Iron Housing: Dibuat dengan casting pasir atau casting presisi, dan dinding bagian dalam dikerjakan untuk memastikan keakuratan permukaan penyegelan.

Perumahan paduan aluminium: Sebagian besar dibentuk oleh casting die, dan permukaan diperlakukan dengan anodisasi untuk meningkatkan ketahanan korosi.

Bagian-bagian utama (seperti permukaan penyegelan dan antarmuka berulir) perlu dikerjakan secara tepat untuk memastikan toleransi yang sesuai (biasanya kelas IT7-IT9).

AKU AKU AKU. Poin -Poin Utama dari Atlas Copco Air Compressor Oil Filter Struktur Housing Struktur Desain

Antarmuka inlet dan outlet

Mereka biasanya koneksi berulir (seperti G1/2, G3/4) atau koneksi flensa, dan arah antarmuka dirancang sesuai dengan tata letak pipa unit (radial atau aksial), dan kecocokan gangguan atau alur cincin-O disediakan di dalam untuk mencapai penyegelan.

Struktur Instalasi Elemen Filter

Pin penentuan posisi internal atau pengencang snap digunakan untuk memastikan pemasangan elemen filter yang akurat dan penyelarasannya dengan permukaan penyegelan rumah.

Beberapa desain termasuk pegas atau penutup penahan untuk mengompres elemen filter untuk mencegahnya melonggarkan di bawah guncangan tekanan oli.

Katup bypass integral

Sebagian besar rumah dicadangkan untuk lubang pemasangan katup bypass, dan katup bypass tipe pegas (tekanan pembukaan 0,3-0,5 MPa) dipasang secara internal, membentuk saluran penginderaan perbedaan tekanan dengan inlet dan outlet elemen filter.

Desain Kekuatan

Ketebalan dinding perumahan dihitung berdasarkan tekanan kerja (biasanya 3-8 mm), dan sudut bundar digunakan di sudut untuk menghindari konsentrasi tegangan.

Model bertekanan tinggi perlu menjalani uji hidrolik (1,5 kali tekanan kerja, mempertahankan tekanan selama 30 menit tanpa kebocoran).

Iv. Masalah Umum dan Pemeliharaan Atlas Copco Compressor Oil Filter Housing

Kebocoran

Alasan: menyegel goresan permukaan, penuaan cincin-O, pelonggaran berulir atau deformasi perumahan.

Perawatan: Ganti elemen penyegelan, sesalkan permukaan penyegelan, kencangkan sesuai dengan torsi yang ditentukan; Jika perumahan dideformasi, ganti secara keseluruhan.

Retak atau pecah

Alasan: Operasi berlebihan (seperti kegagalan katup bypass), cacat material, gaya yang tidak merata selama pemasangan (seperti mengacaukan secara paksa ke dalam pipa).

Perawatan: Segera hentikan mesin dan ganti perumahan, selidiki penyebab tekanan berlebih (seperti penyumbatan sistem, kegagalan katup pengaman).

Karat internal

Alasan: Kurangnya jangka panjang penggantian pelumas menyebabkan korosi oleh zat asam, atau tidak ada pengobatan pencegahan karat dilakukan di dalam perumahan.

Perawatan: Bersihkan area berkarat, ganti dengan pelumas standar yang sesuai; Jika sangat berkarat, ganti perumahan.
