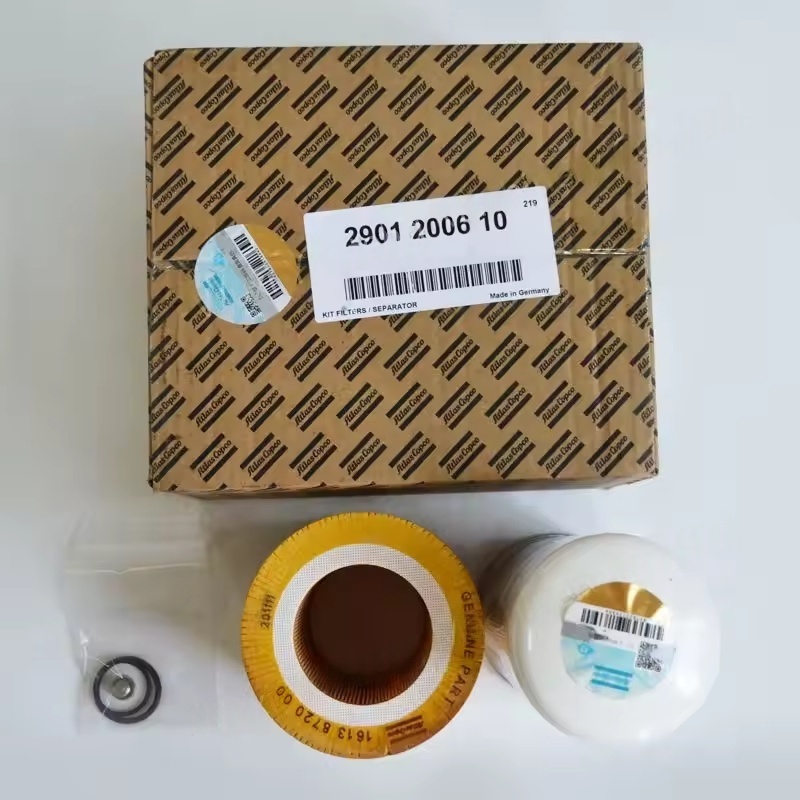

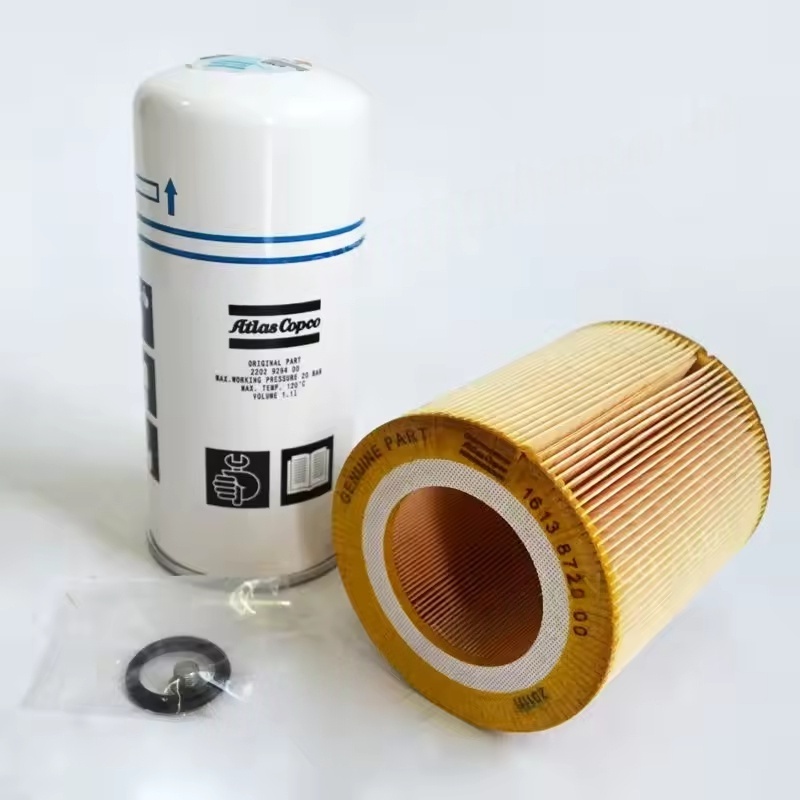

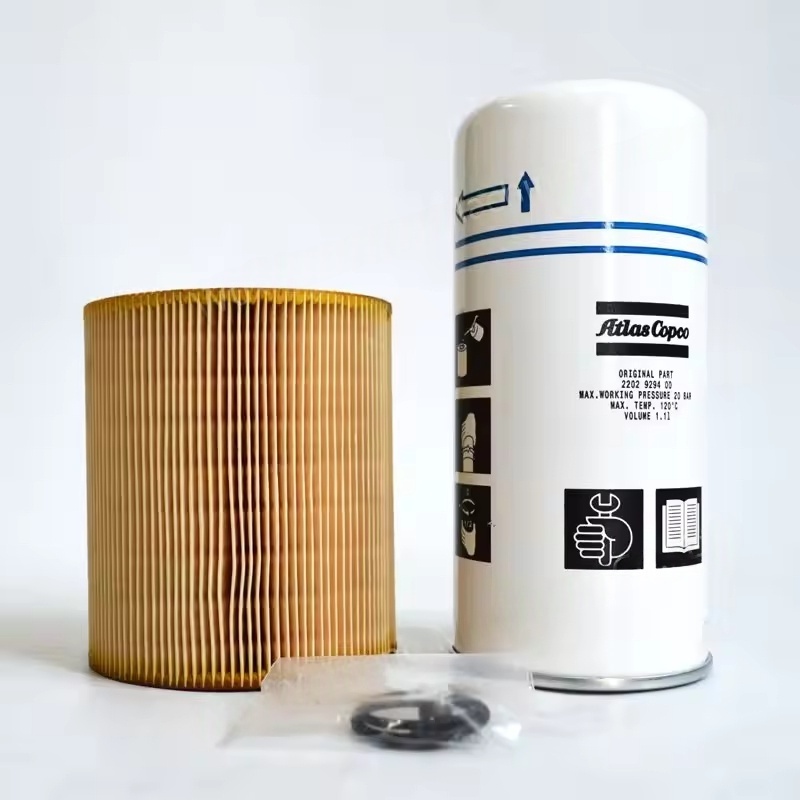

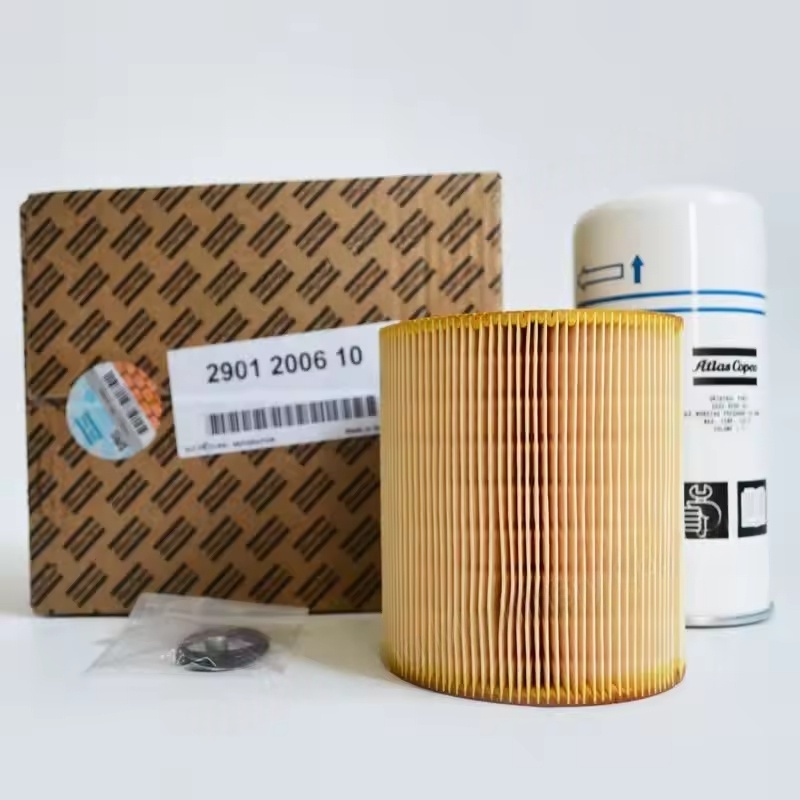

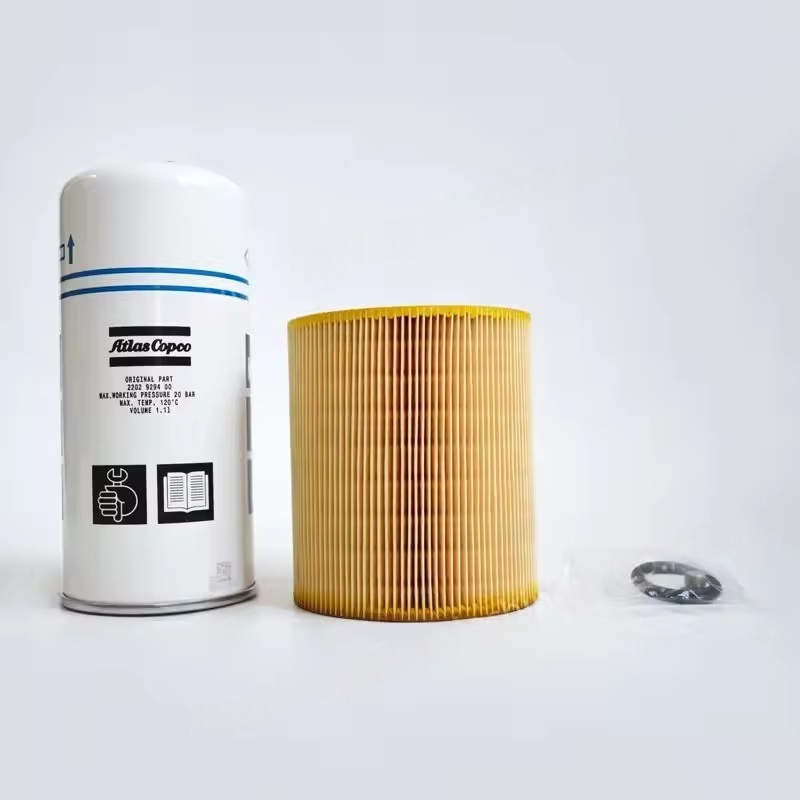

2901200610 Filter oli Atlas Copco Compressor Air Kit Filter Pemisah 1625426100 Asli

I. Komponen Filter Udara Copco Atlas

Filter udara digunakan untuk menghilangkan debu, partikel, kelembaban, dan kotoran lainnya dari udara yang masuk, mencegahnya memasuki unit utama kompresor udara (seperti sekrup, piston, dll.), Menghindari keausan, penyumbatan, atau korosi bagian internal, dan mengurangi beban pada peralatan pemrosesan berikutnya.

Komponen utama:

Housing Filter (shell luar)

Terbuat dari logam atau plastik berkekuatan tinggi, ia memiliki sifat penyegelan dan ketahanan tekanan tertentu, melindungi elemen filter internal dan memandu aliran udara dengan lancar. Biasanya, ia memiliki antarmuka saluran masuk dan outlet, dan beberapa dilengkapi dengan indikator perbedaan tekanan (untuk mengingatkan penggantian elemen filter).

Elemen filter

Bahan: Umumnya terbuat dari kertas, kain non-anyaman, serat kaca, atau mesh logam, dan bahan yang berbeda memiliki akurasi filtrasi yang berbeda (umumnya dari beberapa mikrometer hingga beberapa puluh mikrometer).

Struktur: Sebagian besar terlipat atau silindris, meningkatkan area penyaringan dan memperpanjang masa pakai.

Fungsi: Menangkap partikel padat dan beberapa kelembaban di udara melalui intersepsi dan adsorpsi, dan efisiensi filtrasi secara langsung mempengaruhi kualitas asupan udara.

Bagian penyegelan

Seperti cincin penyegelan karet, memastikan segel antara rumah filter dan elemen filter, serta antara rumah filter dan asupan udara kompresor udara, mencegah udara tanpa filter dari langsung memasuki sistem.

Komponen tambahan

Beberapa filter dilengkapi dengan penutup pelindung (untuk mencegah air hujan dan puing -puing masuk), mengalirkan katup (untuk mengeluarkan air kental di rumah filter), atau sakelar tekanan diferensial (untuk memicu alarm ketika elemen filter tersumbat).

Ii. Komponen filter oli Atlas Copco (dengan pemisah gas-gas sebagai inti)

Ketika kompresor udara berfungsi, minyak pelumas bercampur dengan udara terkompresi (terutama untuk kompresor udara yang disuntikkan oli). Fungsi inti dari komponen filter oli adalah untuk memisahkan oli dari udara terkompresi, memastikan bahwa udara terkompresi yang dikeluarkan memiliki kandungan oli yang memenuhi standar (biasanya ≤ 3 ppm), dan pada saat yang sama memulihkan oli pelumas untuk didaur ulang.

Komponen utama:

Tangki pemisahan minyak-gas

Kapal tekanan logam, setelah campuran udara terkompresi dan oli pelumas memasuki tangki, awalnya dipisahkan melalui ekspansi volume, gaya sentrifugal, dll. (Pemisahan kasar), dan tetesan oli yang lebih besar jatuh ke bawah karena gravitasi.

Elemen filter pemisahan gas-gas

Bahan: Bahan filter komposit multi-lapisan (seperti serat kaca, serat poliester, dll.), Dengan sifat hidrofobik, mampu menyerap tetesan minyak kecil.

Fungsi: Melakukan filtrasi halus pada udara terkompresi yang terpisah, melalui prinsip difusi dan intersepsi, kondensasi tetesan oli berukuran mikrometer ke dalam tetesan oli yang lebih besar dan mengembalikannya ke tangki oli.

Indikator kinerja: Efisiensi pemisahan (secara langsung mempengaruhi kualitas udara terkompresi), kapasitas penahan debu (menentukan masa pakai), perbedaan tekanan (meningkat ketika elemen filter tersumbat, membutuhkan penggantian tepat waktu).

Sistem pengembalian minyak

PIPA MINYAK KEMBALI: Membimbing oli pelumas yang terpisah dari bagian bawah tangki pemisahan kembali ke unit utama kompresor udara (seperti ruang kompresi sekrup), mengurangi konsumsi bahan bakar.

Kembalikan katup periksa oli: Mencegah pengembalian oli pelumas saat kompresor berhenti, menghindari penyemprotan minyak selama startup berikutnya.

Komponen Keselamatan dan Pemantauan

Katup pengaman: Secara otomatis melepaskan tekanan ketika tekanan pada tangki pemisahan melebihi batas, melindungi peralatan.

Cermin / Sensor Level Minyak: Memantau tingkat oli dalam tangki oli untuk memastikan pasokan sistem pelumasan normal oli.
