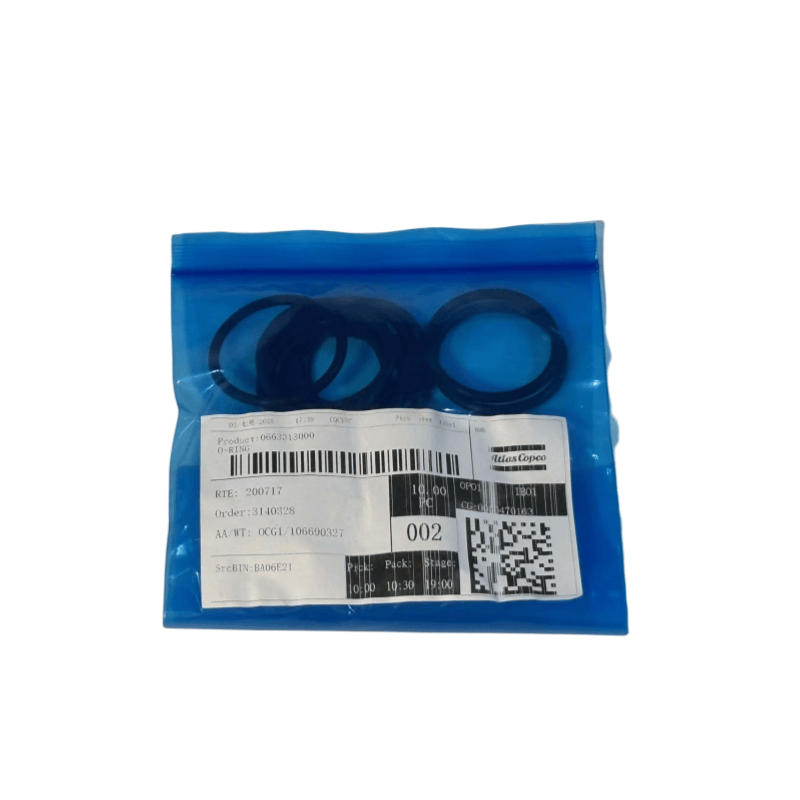

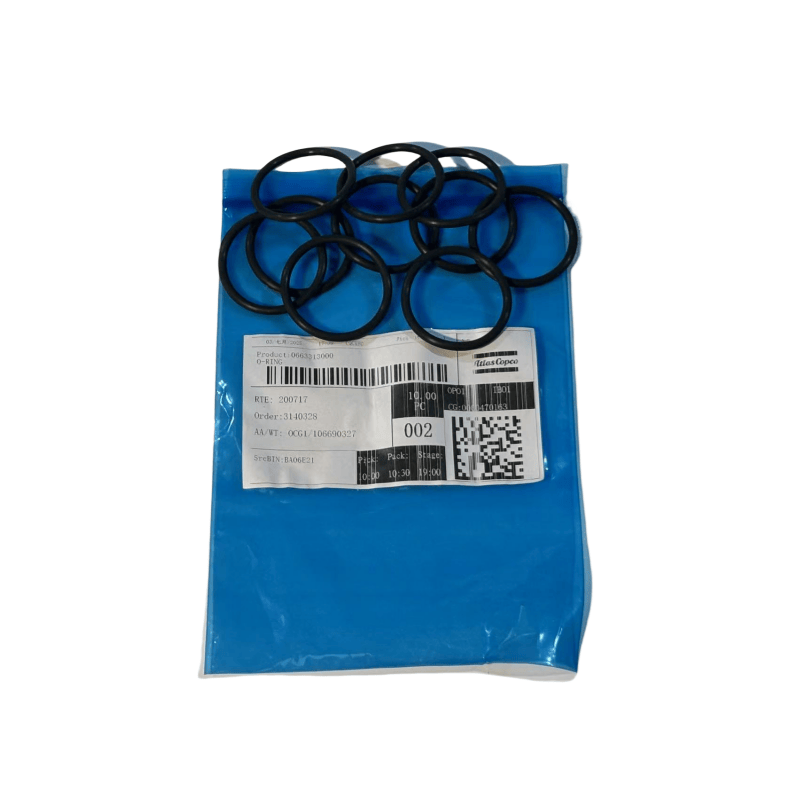

0663313000 Atlas Copco Compressor Air Compressor

Atlas Copco Air Compressor oring jenis utama dan lokasi aplikasi

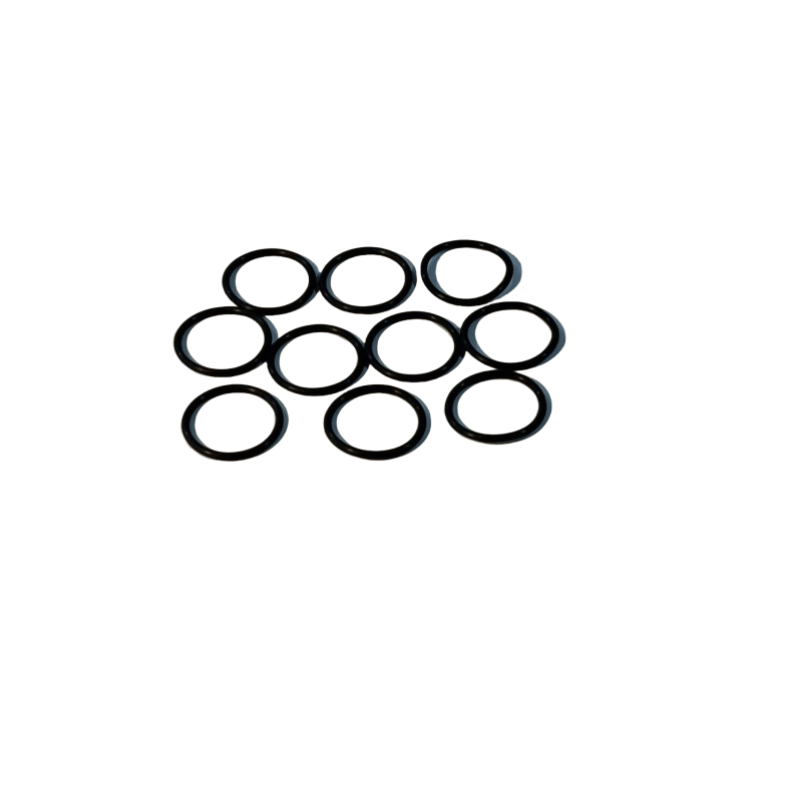

Cincin penyegelan tipe O.

Yang paling banyak digunakan, sering ditemukan dalam penutup silinder, penutup katup, sambungan pipa oli, dll.

Fitur: Struktur sederhana, biaya rendah, mencapai penyegelan melalui deformasi elastisnya sendiri, kompatibel dengan berbagai permukaan penyegelan, tahan terhadap minyak, dan mampu menahan tekanan tertentu (biasanya ≤ 30 MPa).

Cincin penyegelan berbentuk cangkir (seperti u berbentuk u, berbentuk v, berbentuk y)

Sebagian besar digunakan untuk komponen gerak bolak-balik, seperti antara piston dan silinder kompresor udara tipe piston, atau antara batang piston dan penutup silinder.

Fitur: Bibir erat melekat pada permukaan penyegelan, efek penyegelan meningkat dengan peningkatan tekanan, cocok untuk skenario penyegelan dinamis, dan memiliki ketahanan aus yang baik.

Cincin penyegelan komposit

Terdiri dari karet dan bahan seperti logam dan plastik (seperti stroff, cincin kelenjar), yang biasa digunakan di ujung poros kompresor udara tipe sekrup tekanan tinggi dan pemisah oli, dll.

Fitur: Menggabungkan penyegelan elastis dan dukungan kaku, tahan terhadap tekanan tinggi (hingga 100 MPa atau lebih), tahan terhadap ekstrusi, cocok untuk rotasi berkecepatan tinggi atau penyegelan gerak bolak-balik.

Segel oli bingkai

ORING KOMPRESSOR UDARA ATLAS COPCO terutama digunakan untuk menyegel poros berputar (seperti poros engkol, poros motor), mencegah kebocoran oli pelumas.

Fitur: Berisi kerangka logam untuk meningkatkan kekakuan, bibir dikencangkan oleh pegas, cocok untuk kondisi berputar, efek kedap debu yang baik.

Bahan dan Karakteristik Umum

Nitrile Rubber (NBR): Resistensi oli yang baik, cocok untuk suhu -20 ℃ ~ 120 ℃, adalah bahan cincin penyegelan yang paling umum digunakan dalam kompresor udara, cocok untuk sebagian besar sistem yang dilumasi minyak.

Fluororubber (FKM): Tahan terhadap suhu tinggi dan rendah (-20 ℃ ~ 200 ℃), tahan terhadap korosi kimia, cocok untuk tekanan tinggi, suhu tinggi atau kontak dengan media khusus (seperti area oli suhu tinggi dari mesin sekrup).

Karet Silikon (VMQ): Kisaran suhu yang luas (-60 ℃ ~ 200 ℃), tetapi ketahanan oli yang buruk, sebagian besar digunakan untuk penyegelan kompresor udara bebas oli atau bebas oli.

Polyurethane (PU): Resistensi keausan yang sangat baik, cocok untuk penyegelan gerak membalas (seperti penyegelan piston), kisaran suhu -30 ℃ ~ 80 ℃.
