Fungsi inti dan skenario kerja
Perlindungan Relief Tekanan: Ketika kompresor udara berhenti, menekan, atau mengalami tekanan berlebih, komponen secara otomatis mengaktifkan dan dengan cepat melepaskan tekanan residu di unit utama, pemisah oli, atau pipa (biasanya dikurangi menjadi di bawah 1-2 bar), menghindari risiko personel yang bersentuhan dengan komponen tekanan tinggi selama pemeliharaan.
Pembongkaran bantu: Selama proses pembongkaran, ia bekerja bersama dengan katup intake, mengurangi beban pada unit utama, menurunkan konsumsi energi, dan memperpanjang umur motor.
Skenario yang berlaku: Cocok untuk kompresor udara sekrup kecil dan menengah (daya mulai dari 15 hingga 160 kW), umumnya ditemukan dalam sistem pipa di saluran masuk tangki penyimpanan udara, outlet pemisah oli, atau ujung knalpot unit utama.
Komposisi komponen dan karakteristik struktural

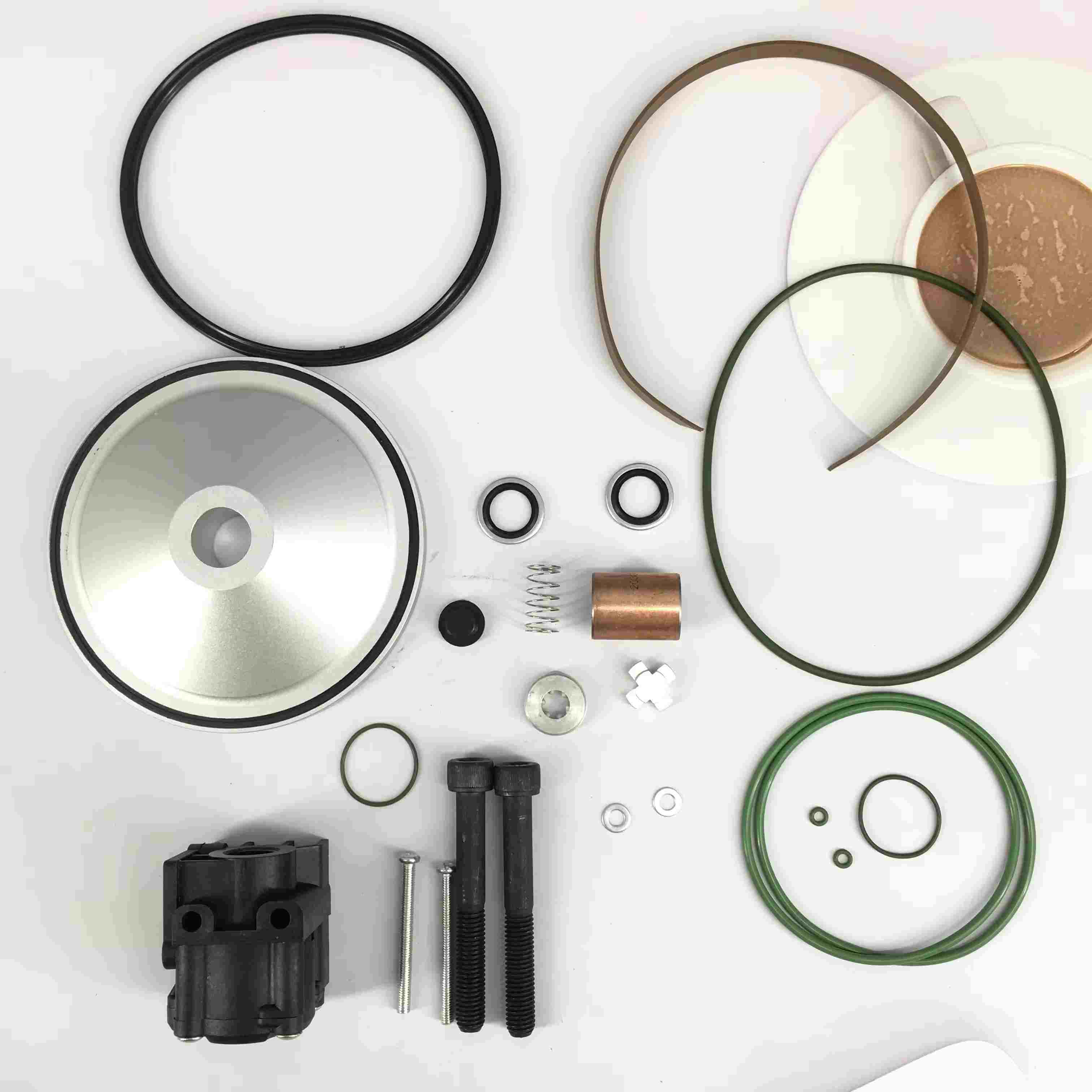

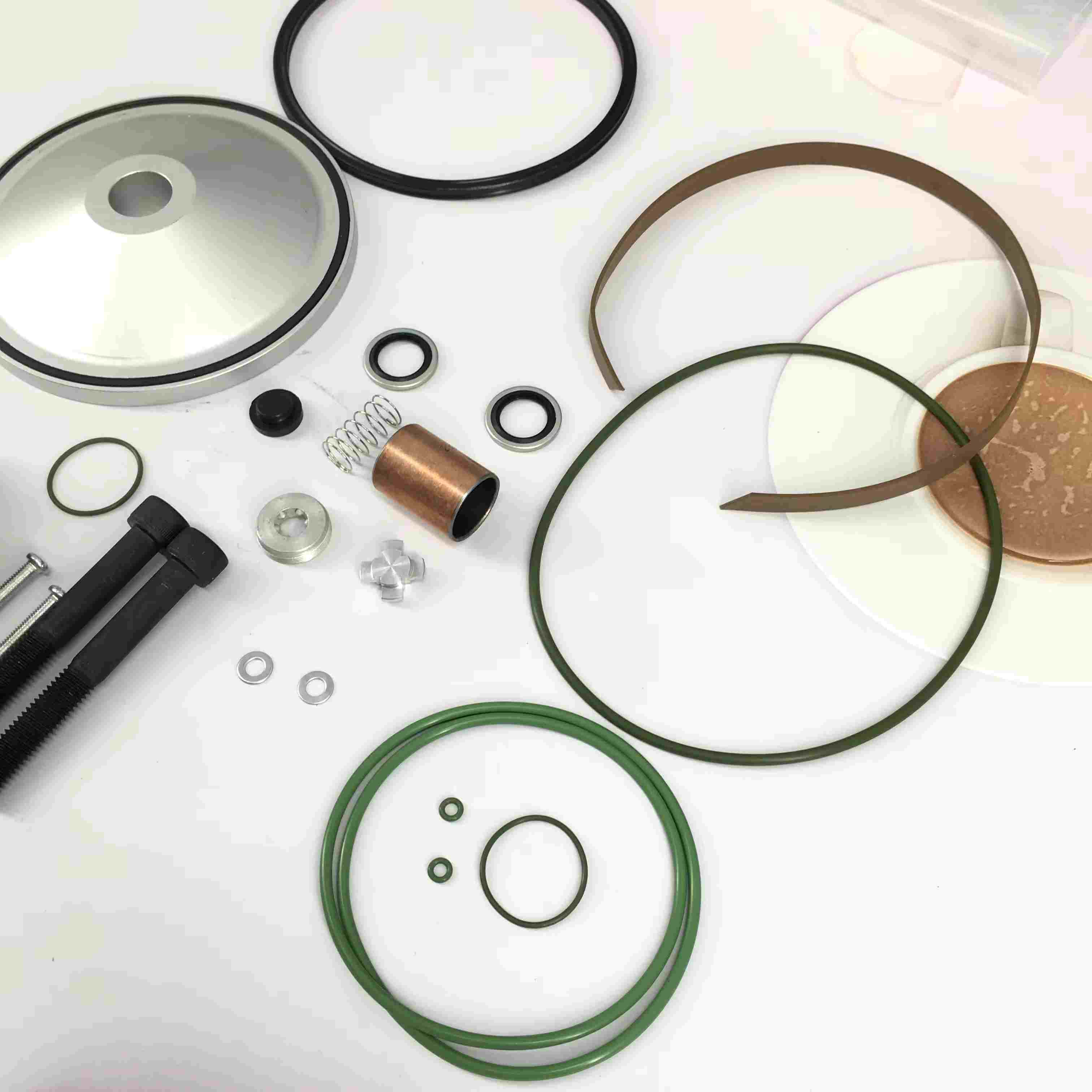

Komponen utama: Biasanya termasuk tubuh katup pelepas tekanan, inti katup (tipe piston atau tipe diafragma), pegas reset, segel (cincin-O, kursi katup), antarmuka kontrol (seperti antarmuka katup elektromagnetik), dan aksesori pemasangan (baut, gasket). Prinsip Kerja:
Selama operasi normal, gaya pegas menyebabkan inti katup ditutup, mempertahankan tekanan sistem.
Ketika sinyal kontrol (seperti perintah shutdown atau sinyal sensor tekanan) diterima, katup elektromagnetik atau mekanisme mekanis bekerja, menyebabkan inti katup membuka dan melepaskan tekanan.
Setelah pelepasan tekanan selesai, inti katup diatur ulang dan ditutup di bawah aksi pegas.
Karakteristik material:
Badan katup terbuat dari besi cor atau paduan aluminium (desain ringan), mampu menahan tekanan sistem (biasanya ≤ 16 bar) dan suhu (≤ 120 ℃).
Inti katup dan pegas terbuat dari stainless steel, tahan terhadap korosi dan memastikan operasi yang andal.
Elemen penyegelan terbuat dari karet tahan minyak (seperti karet nitril), cocok untuk oli kompresor dan lingkungan suhu tinggi.
Fitur Kompatibilitas Komponen Kompatibel:
Kompatibilitas multi-merek: Dirancang berdasarkan dimensi pemasangan katup pelepas tekanan standar kompresor sekrup utama (seperti utas antarmuka G1/2 "dan G3/4"), metode kontrol (pneumatik atau listrik), dan dapat langsung diganti dengan komponen pabrik asli tanpa memodifikasi pipa.
Pencocokan Parameter: Tekanan pembukaan (biasanya 0,5 - 2 bar disesuaikan) dan laju aliran pelepas tekanan dekat dengan katup pabrik asli, memastikan kecepatan pelepas tekanan dan kompatibilitas sistem, menghindari pelepasan tekanan lambat yang menyebabkan penundaan shutdown atau pelepasan tekanan cepat yang memicu getaran pipa.
Ekonomi dan kepraktisan: Harganya lebih rendah dari komponen pabrik asli, dan beberapa merek menawarkan model universal, mengurangi biaya inventaris suku cadang, yang cocok untuk pemeliharaan sehari -hari perusahaan perbaikan atau pengguna peralatan kecil.
Pilihan Pilihan dan Instalasi:
Konfirmasi Parameter:
Cocokkan tekanan kerja kompresor udara (seperti 10 bar, model 13 bar), spesifikasi antarmuka (jenis dan ukuran utas), dan metode kontrol (seperti kontrol katup elektromagnetik 24V atau kontrol pneumatik).
Konfirmasikan diameter pipa pelepas tekanan untuk memastikan aliran komponen memenuhi persyaratan pelepas tekanan sistem (menghindari waktu pelepas tekanan yang lama karena aliran yang tidak memadai).
Spesifikasi Instalasi:
Pasang sesuai dengan indikasi panah pada badan katup, memastikan arah pelepasan tekanan yang benar.
Bersihkan antarmuka pipa, periksa permukaan penyegelan, dan ganti elemen penyegelan baru (untuk menghindari kebocoran yang disebabkan oleh gasket lama).
Sirkuit kontrol (seperti kabel katup elektromagnetik) perlu dihubungkan dengan benar untuk memastikan sinyal memicu tindakan pelepas tekanan secara normal.
Debugging dan pengujian:
Setelah pemasangan, memicu fungsi pelepas tekanan secara manual untuk memeriksa apakah bukaannya halus, segel dapat diandalkan (tidak ada kebocoran terus menerus).
Uji waktu bantuan tekanan (biasanya 3 - 10 detik, disesuaikan sesuai dengan volume sistem), memastikannya memenuhi persyaratan keselamatan peralatan.
